Geberit Silent-Pro Paprasta įleidžiamoji sistema išskirtinei garso izoliacijai

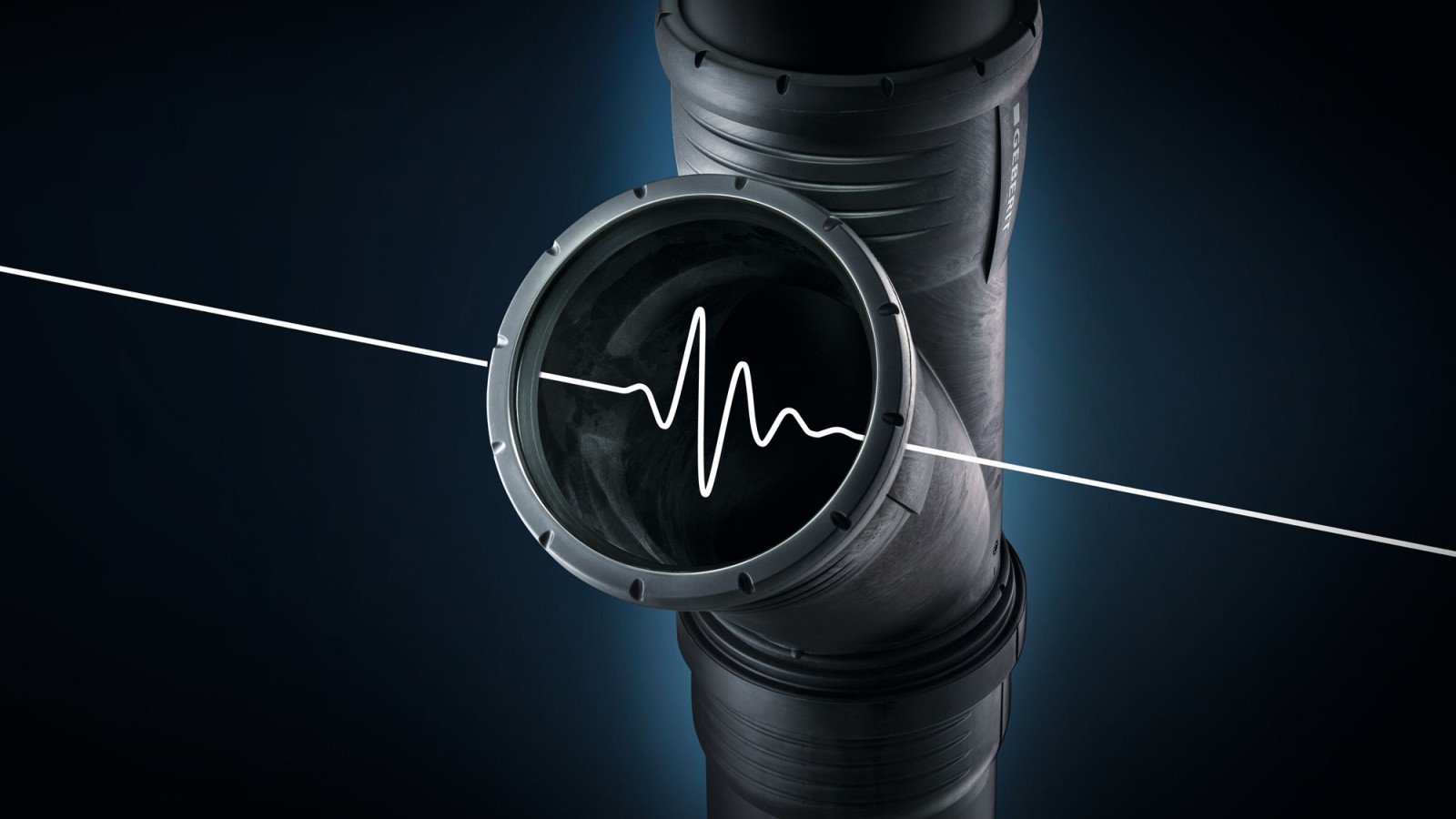

The highly sound-insulated Geberit Silent-Pro drainage system audibly reduces unwanted noise annoyance from neighbouring bathrooms.
Even plumbers and sanitary engineers won’t hear a thing once it’s installed: they can plan, install and enjoy total peace of mind, because Geberit Silent-Pro fulfils all relevant sound insulation and fire protection requirements. Geberit Silent-Pro – for a quiet home, by design.
Geberit Silent-Pro is lighter and easier to carry than cast-iron pipes. And thanks to its push-fit connections, the piping system is also easier to install.
Kodėl verta rinktis Geberit Silent-Pro?
Geberit Silent-Pro sistemos aprašymas
Matmenys
| Vardinis plotis (DN) | Matmuo d x s (mm) |
|---|---|
| 50 | 50 x 3,0 |
| 70 | 75 x 3,8 |
| 90 | 90 x 4,3 |
| 100 | 110 x 4,5 |
| 125 | 125 x 5,0 |
| 150 | 160 x 6,0 |

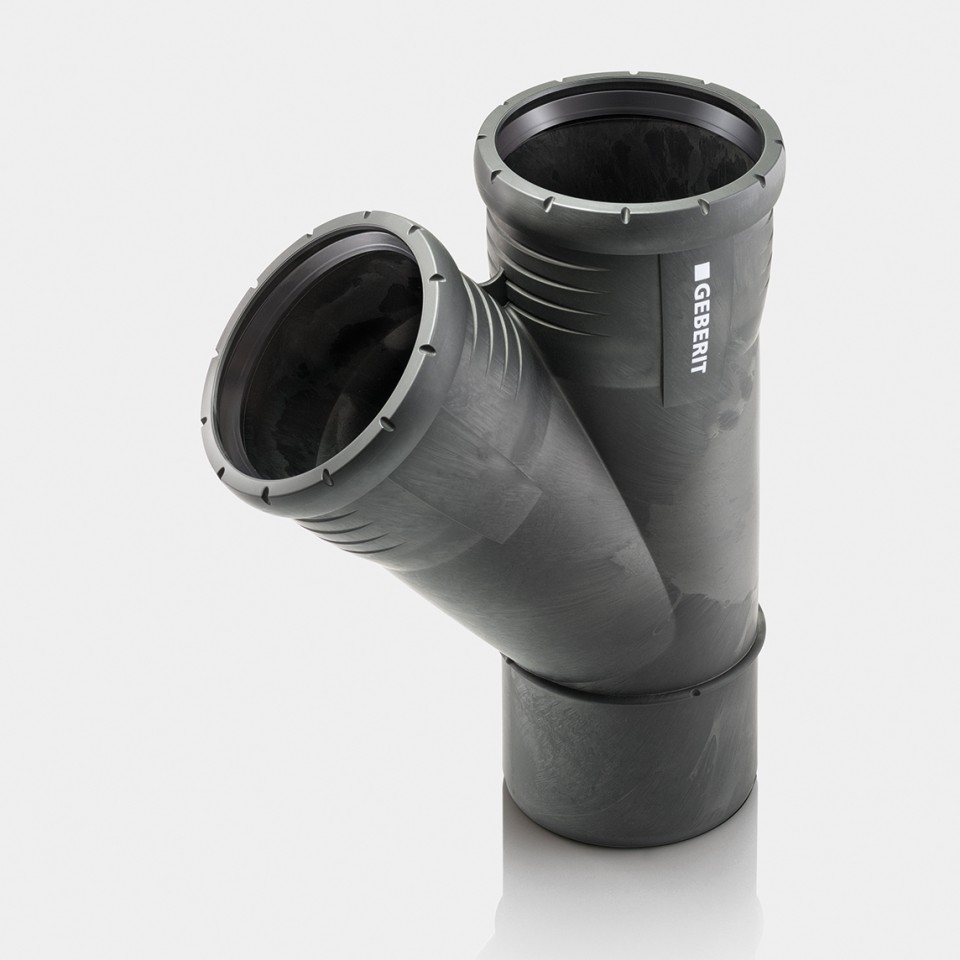

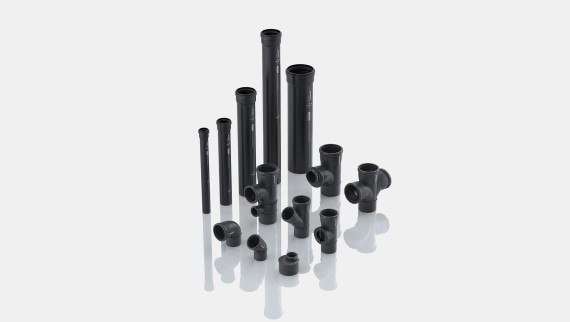

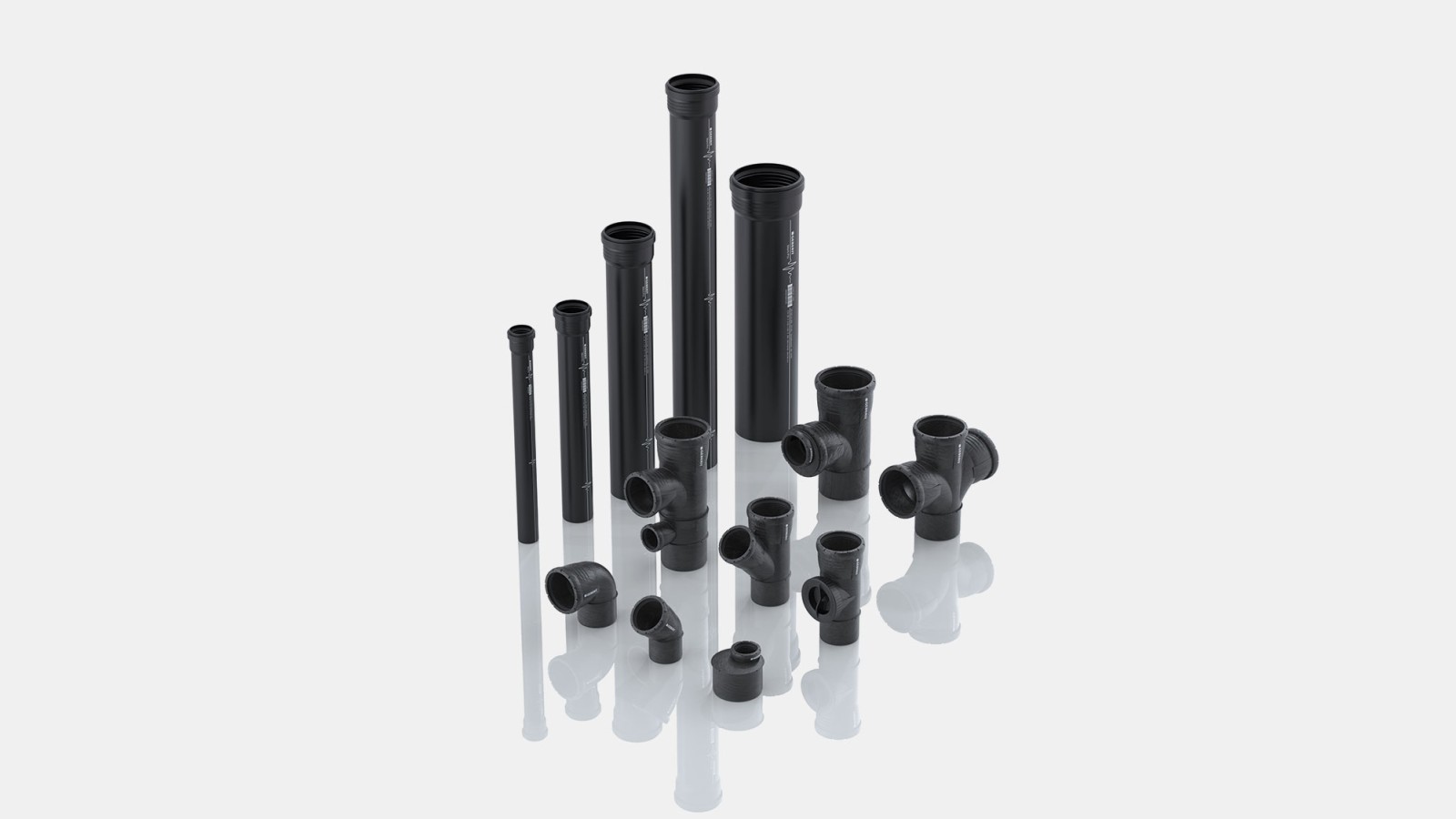

Jungiamosios detalės
Universali nuotekų sistema tyliai veikiantiems įrenginiams
- Didelis jungiamųjų detalių pasirinkimas
- Triukšmo slopinimas dėl sustiprintos medžiagos poveikio zonose
- Įvairios specialios jungiamosios detalės

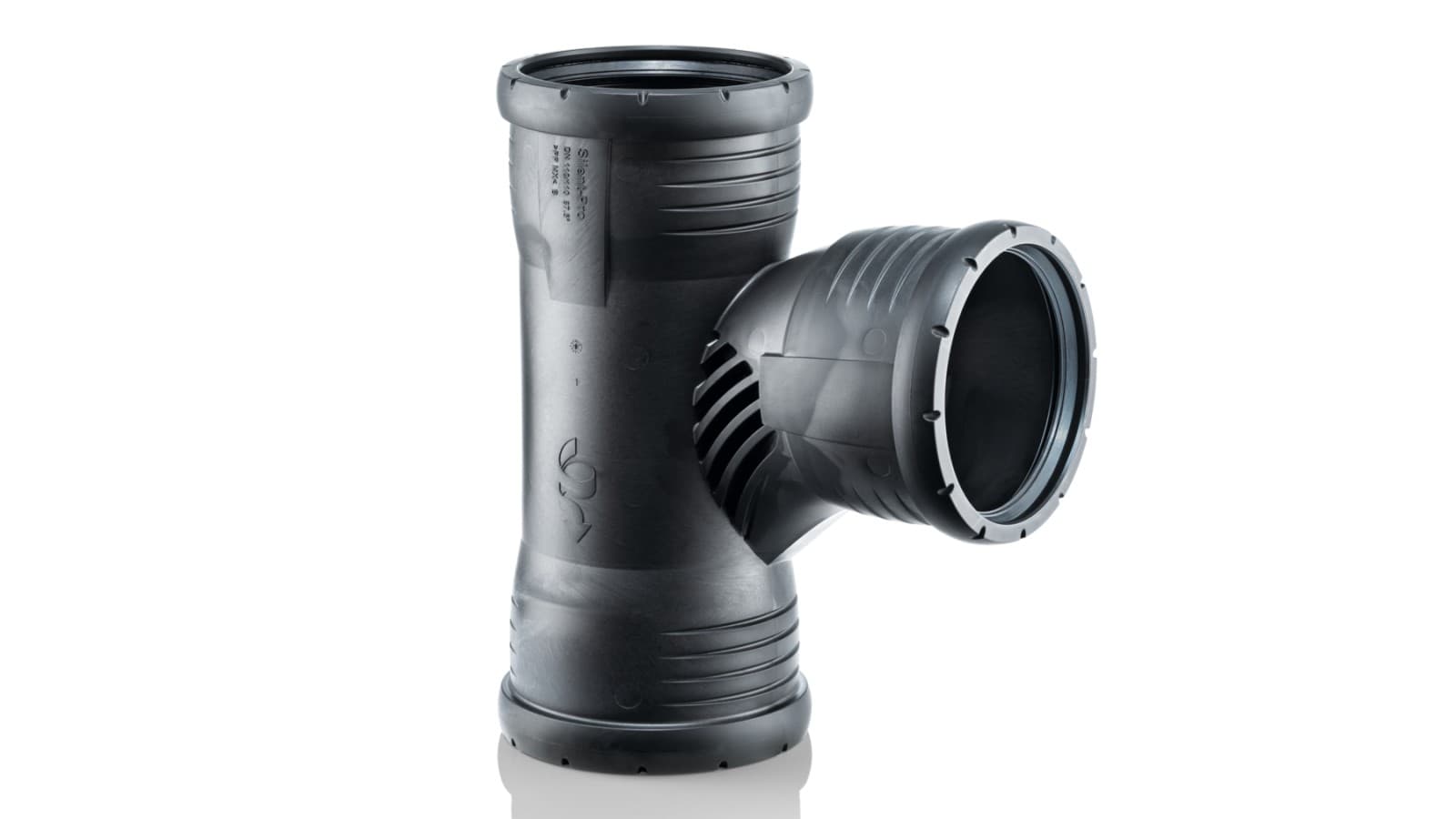

- Atšakos jungiamosios detalės su aptakiąja įleidimo anga

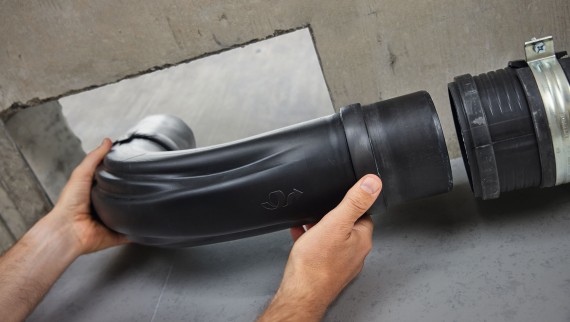

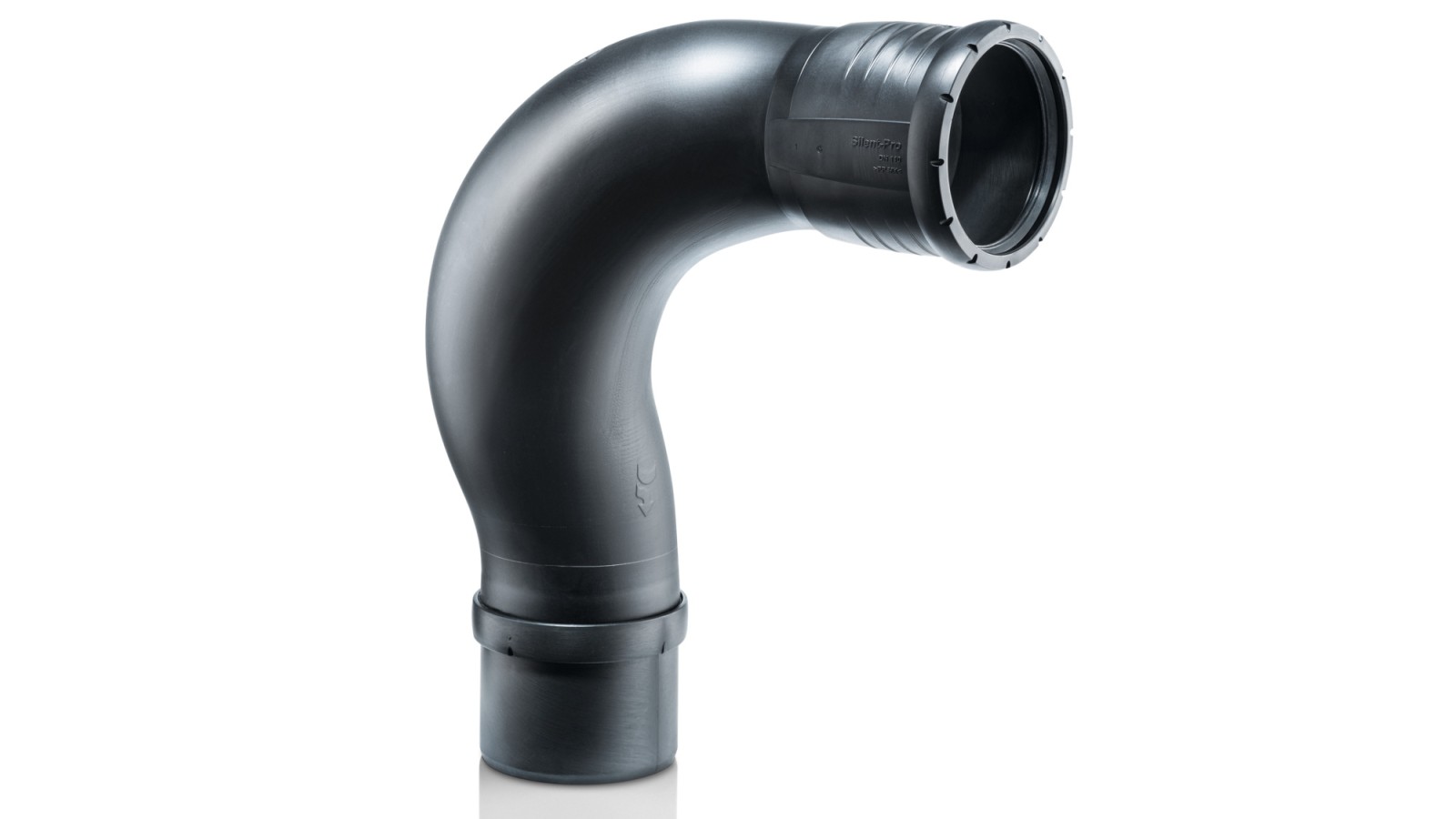

Geberit Silent-Pro SuperTube
Erdvę taupanti nuotekų sistema daugiabučiams namams
- Supaprastintas planavimas
- Plonoji sistemos struktūra
- Didesnė išleidimo geba
- Lengvesnis montavimo procesas
- Naudojama mažiau medžiagų
Priedai
Geberit Silent-PP vamzdyno apsauga nuo gaisro
Priešgaisriniai bandymai, atlikti su 50 įvairių įrenginių konstrukcijų pagal EN 1366-3 standartą. Naudojant kartu su Geberit priešgaisrine mova RS90 Plus EN, Geberit Silent-Pro įleidžiamosios sistemos patvirtintas atsparumas ugniai yra 90 minučių (ETA / ETB).

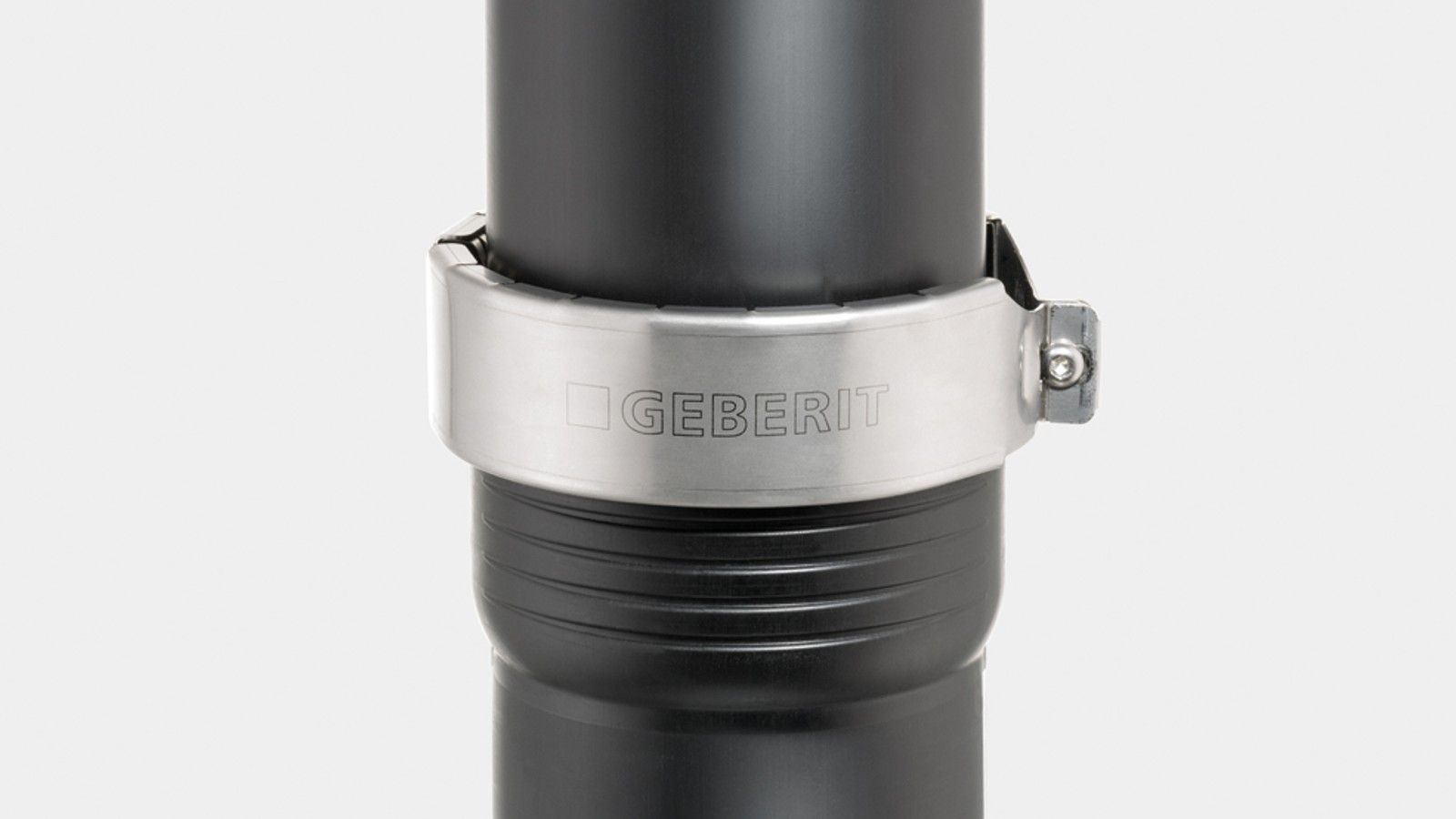

2 barų įleidžiamoji sistema
Išilginė nepozityvioji įleidžiamoji jungtis sudaroma naudojant Geberit sulaikomąjį tarpiklį. Todėl Geberit Silent-Pro gali būti naudojama su vidiniu slėgiu iki 2 barų (lietvamzdžiuose).
Techniniai duomenys
| Geberit Silent-Pro | |
|---|---|
| Medžiaga | PP-MX |
| Linijinio plėtimosi koeficientas | 0,08 mm/(m K) |
| Linijinio plėtimosi absorbcija | Vyksta žiedinio sandariklio lizde, nereikia jokių papildomų priemonių |
| Montavimo temperatūra | Nuo -10 iki 40 °C |
| Temperatūra esant nuolatinei apkrovai | Nuo -10°C iki 90°C |
| Cheminis atsparumas | Įprastos buityje naudojamos cheminės medžiagos |
Useful planning tools
Geberit BIM papildinys
Išmanieji duomenys skaitmeniniam projektavimui. Kartu su tradiciniais CAD brėžiniais naudokitės gamintojo paruoštą BIM turinį. Nemokamai atsisiųskite Geberit BIM duomenis Autodesk® Revit® projektavimui.
Geberit ProPlanner projektavimo programinė įranga
Inžinerinių sistemų projektuotojų ir montuotojų poreikiams, kurie atlieka vidutinių ir didelių objektų projektavimus bei skaičiavimus. Projektavimo moduliai apima visą sanitarinę įrangą – nuo geriamojo vandens, nuotekų ir montavimo sistemų (Geberit Duofix / Geberit GIS) iki neigiamo slėgio lietaus nuotekų sistemos (Geberit Pluvia).
Geberit sound insulation competence tool
With the Geberit sound insulation competence tool, you can model specific construction scenarios in just a few steps and quickly identify the right solutions.
Turite klausimų?
Susisiekite bendraisiais kontaktais.
Discover similar content
Geberit Silent-Pro SuperTube
Naujosios Geberit Silent-Pro SuperTube jungiamosios detalės sukuria erdvę ir atveria visiškai naują daugiaaukščių pastatų planavimo ir projektavimo galimybių pasaulį.
Geberit Silent-PP
Nuotekų šalinimo vamzdyno sistemą Geberit Silent-PP galima ne tik greitai ir ekonomiškai įrengti, bet ir ja optimaliai izoliuoti kanalizacijos skleidžiamą triukšmą.
Geberit energijos sulaikymo vožtuvas
Geberit energijos sulaikymo vožtuvas ERV padeda išvengti nuolatinių šilumos nuostolių per atvirą statvamzdį, nemažindamas jo funkcionalumo.
Geberit Silent-db20
Kad ir ką pasirinktumėte – statvamzdį ar pogrindinį vamzdyną – ypač gerai garsą izoliuojanti nuotekų šalinimo vamzdyno sistema Geberit Silent-db20 yra nepakartojamas sprendimas projektams, kurių metu yra keliami aukšti garso izoliacijos reikalavimai.
Priešgaisrinė sauga su Geberit
Geberit užtikrina saugią ir standartus atitinkančią priešgaisrinę apsaugą sanitariniuose įrenginiuose.
Garso izoliacija su Geberit
Niekas nenori girdėti, kaip kaimynas eina į WC kambarį. Nuotekų triukšmas trukdo mums miegoti, skaityti ar dirbti, dėl jo pasipila skundai viešbučių darbuotojams, nuomotojams, santechnikams.
geberit Silent-Pro internetiniame kataloge
Why choose Geberit Silent-Pro?
Peace and quiet at home
Highly sound-insulating thanks to a high inherent weight and special design.
Easy to install
Fittings and pipes simply click together with no need for additional tools.
Space-saving drainage solutions
Geberit Silent-Pro SuperTube offers a space-saving drainage solution for apartment buildings.
Reliably leakproof
The generous insertion depth offers added security, and the EPDM seal ring provides a leakproof seal.
Main applications and areas of use
Projects with high sound insulation requirements
Geberit Silent-Pro can be used in drainage systems for various types of buildings with high sound insulation requirements.

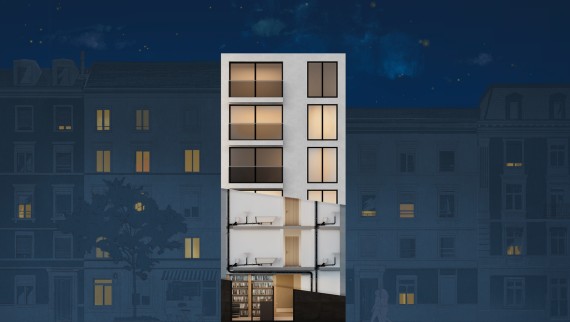

Projects with SuperTube technology
When combined with the space-saving SuperTube technology, stacks of over 10 metres in height can be planned more efficiently in apartment buildings, creating additional room for interior design and living space.
Conventional roof drainage system

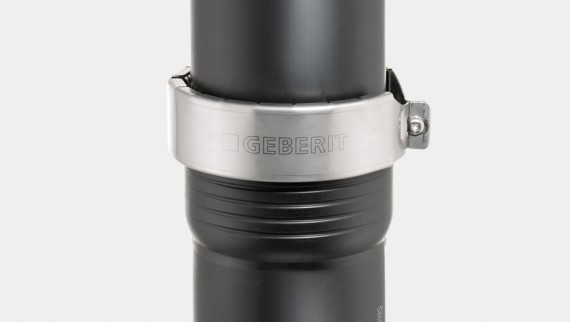

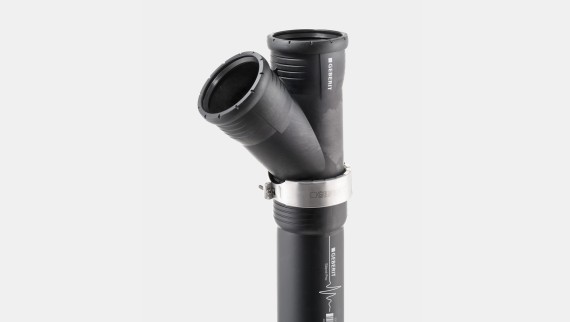

The Geberit retaining claw creates a lengthways non-positive plug connection. This means Geberit Silent-Pro can be used for both internal and conventional rainwater pipes.
Projects with fire protection requirements
Fire tests were carried out in accordance with the EN 1366-3 standard for a wide range of different installation situations. In combination with the Geberit fire protection sleeve RS90 Plus EN, the plug-in system Geberit Silent-Pro is approved for a fire resistance of 90 minutes (ETA/ETB).
Building drainage with grease traps
Geberit Silent-PP is suitable for draining waste water containing oil and grease in commercial catering environments and other business settings, provided the factory-fitted EPDM sealing rings are replaced with Geberit NBR lip seals.
Benefits of Geberit Silent-Pro

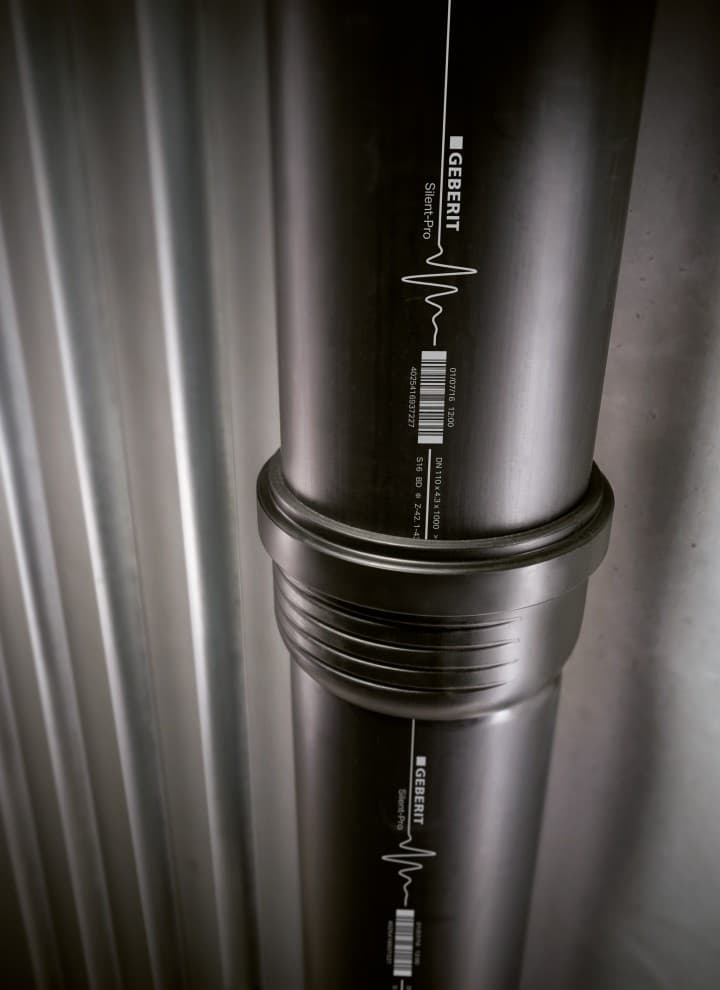

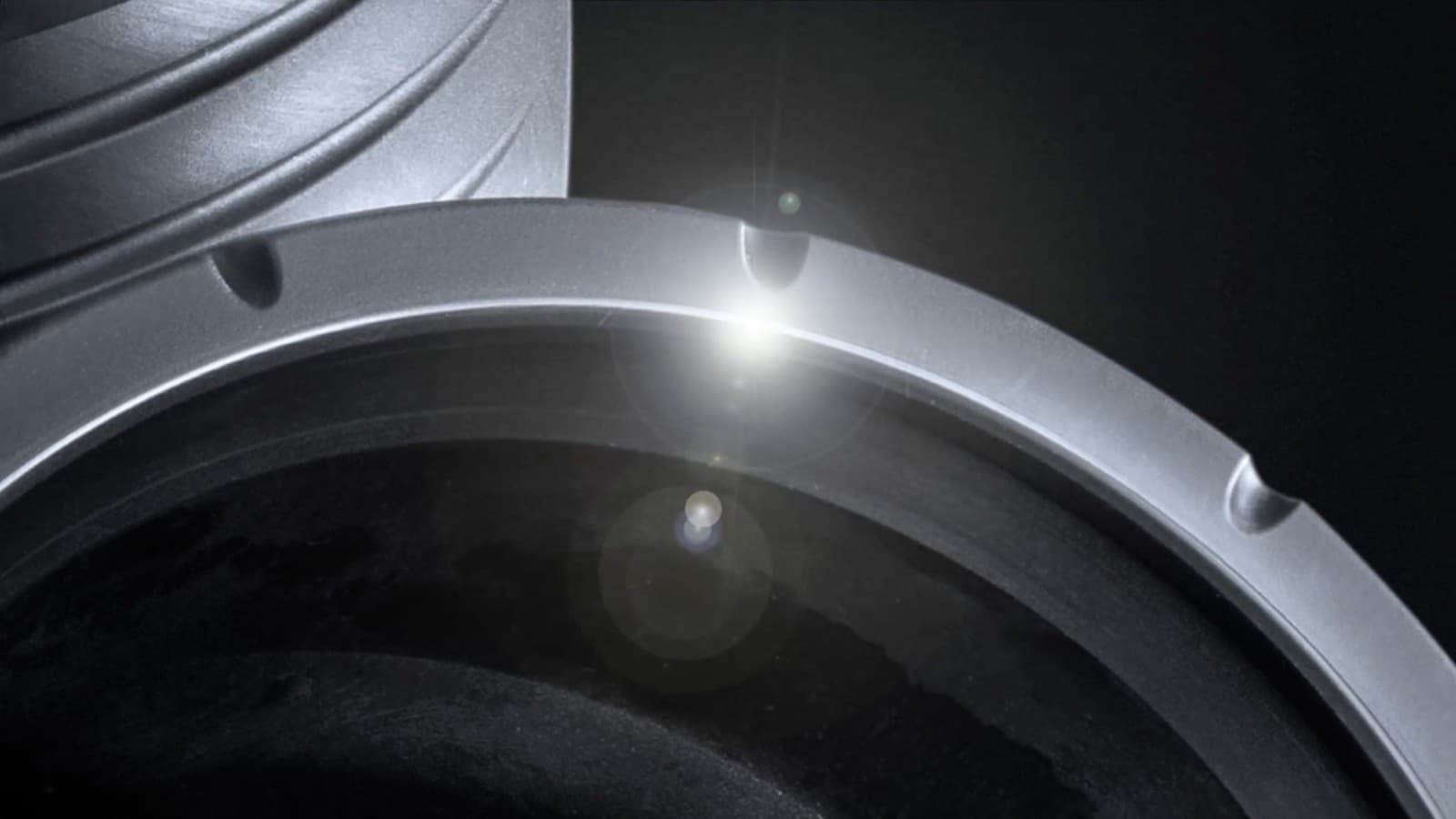

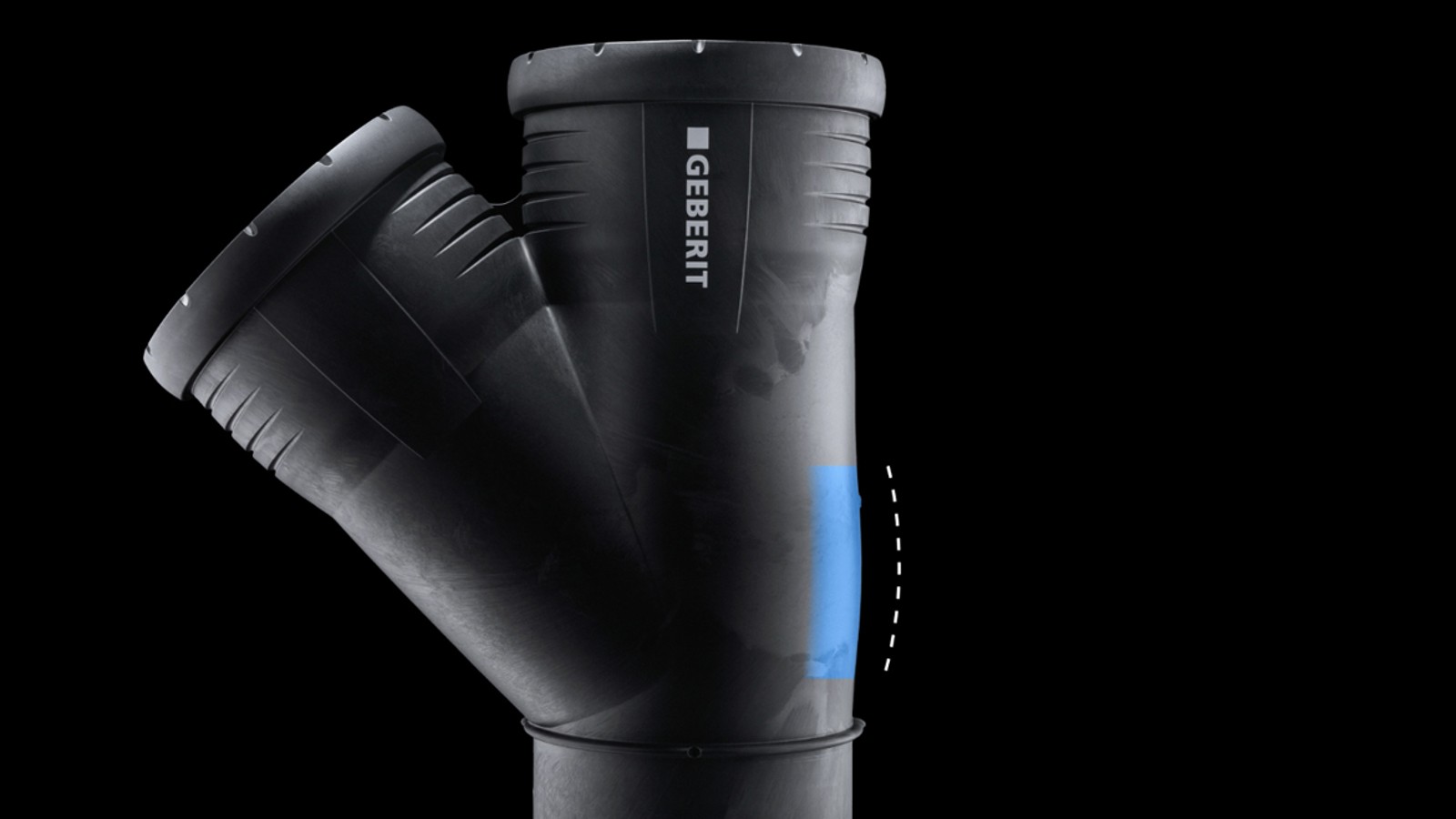

Geberit Silent-Pro is highly sound-insulating thanks to its high inherent weight and specially designed impact zones on the fittings.
Hydraulically optimised fittings ensure a higher discharge capacity and less noise development in the discharge pipe.
This makes Geberit Silent-Pro a strong choice for stacks and connection pipes in building drainage systems with high sound insulation requirements.
Sound insulation reports for various construction scenarios have been prepared in cooperation with the Fraunhofer Institute for Building Physics (IBP).
Push-fit connection system for easy installation

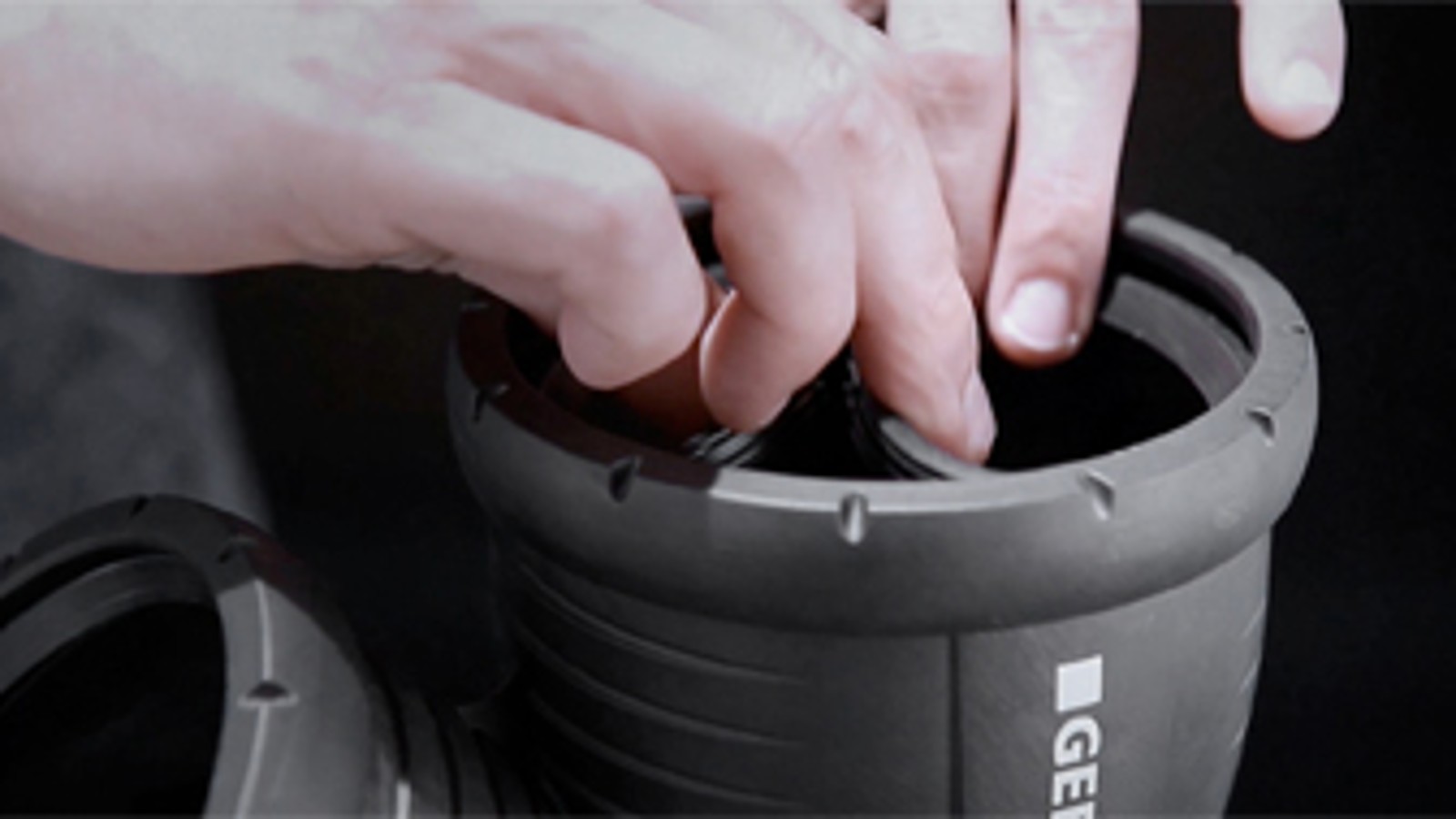

The push-fit drainage system can be assembled quickly and easily without the need for additional tools. The EPDM seal can be removed beforehand for trial assembly and then reinserted without difficulty. The seals are already slightly lubricated for easier processing.

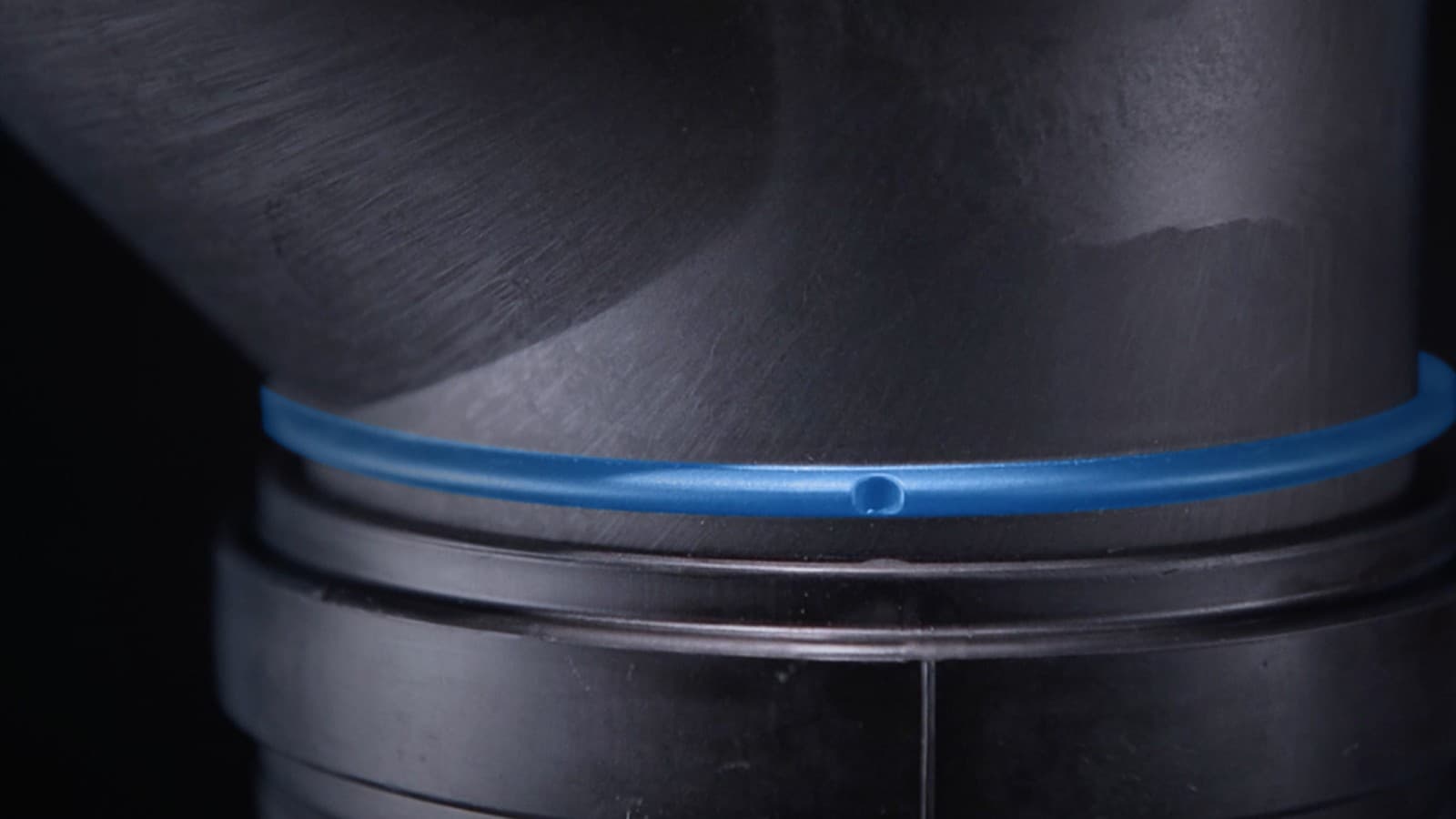

Measuring and marking the insertion depth is no longer necessary, as the fittings feature a stop ring. This allows plumbers to see at a glance whether fittings and pipes are properly connected.

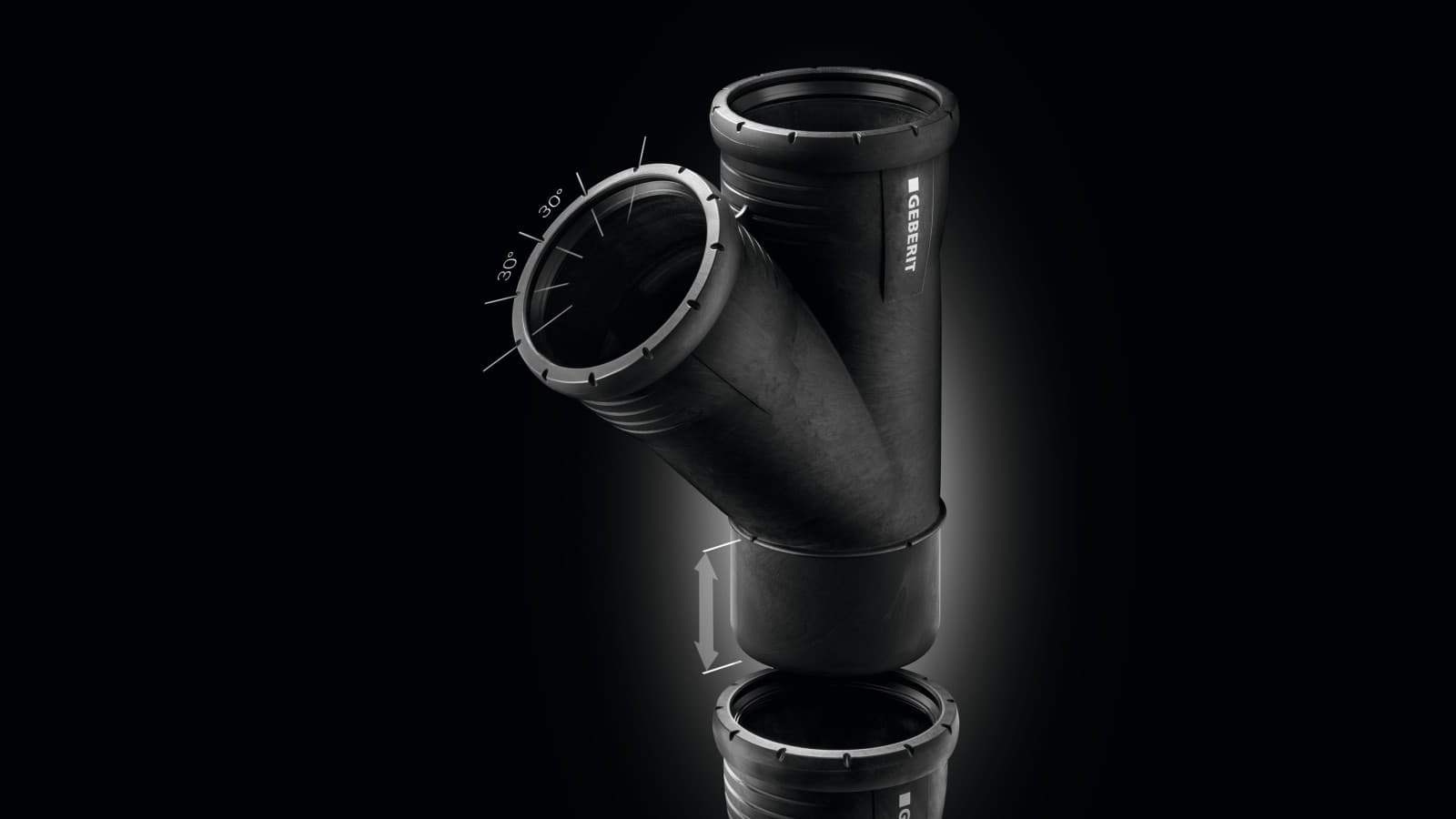

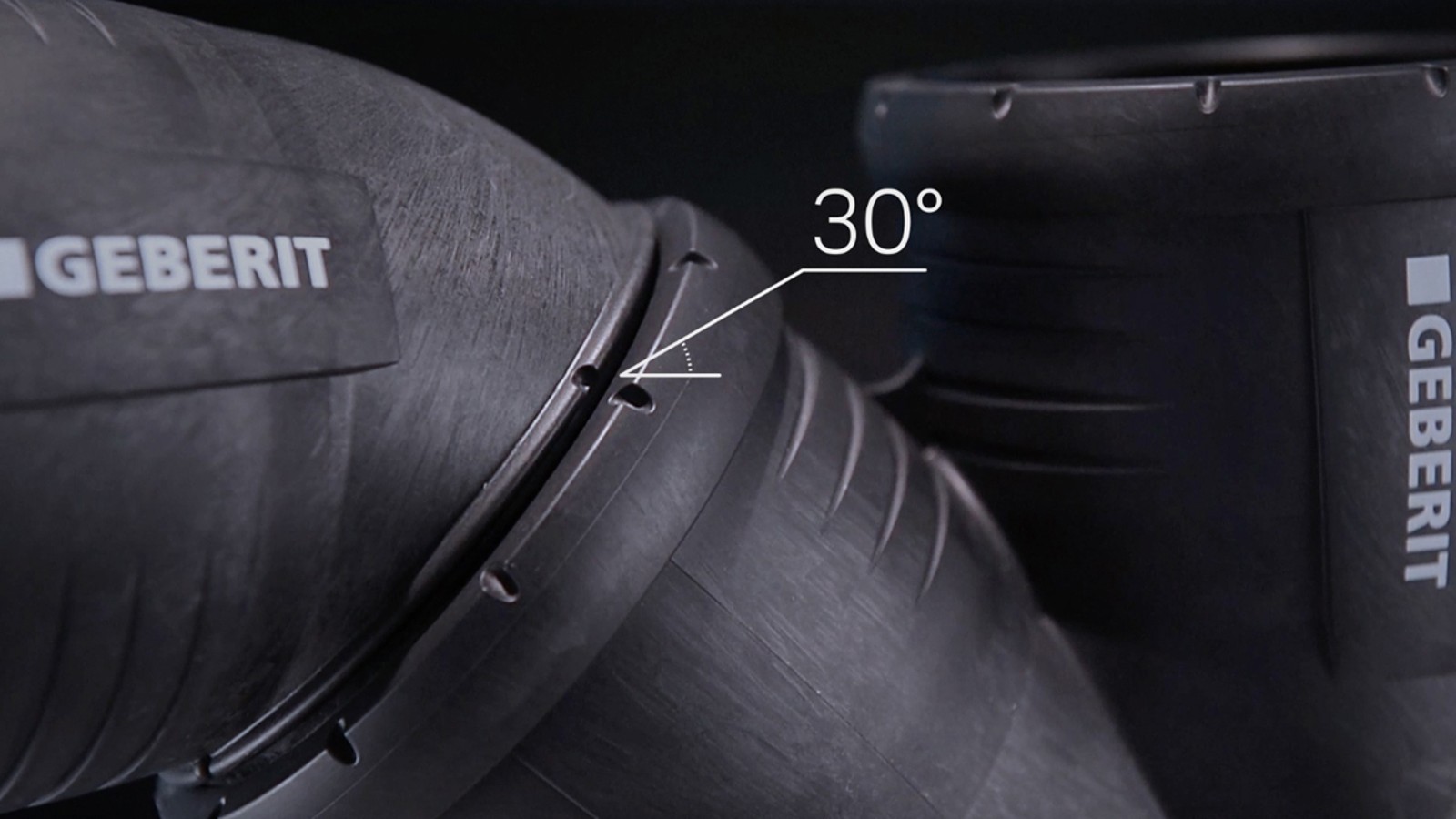

The fittings are easy to handle, making the system particularly manageable in larger dimensions. Ribs on the socket ends provide a secure grip, while the 30-degree markings allow precise alignment of the fittings.
Secure push-fit connection with visual control
Geberit Silent-Pro is packed with clever details that make all the difference. Its design incorporates features that ensure a secure connection, even in tough on-site conditions.

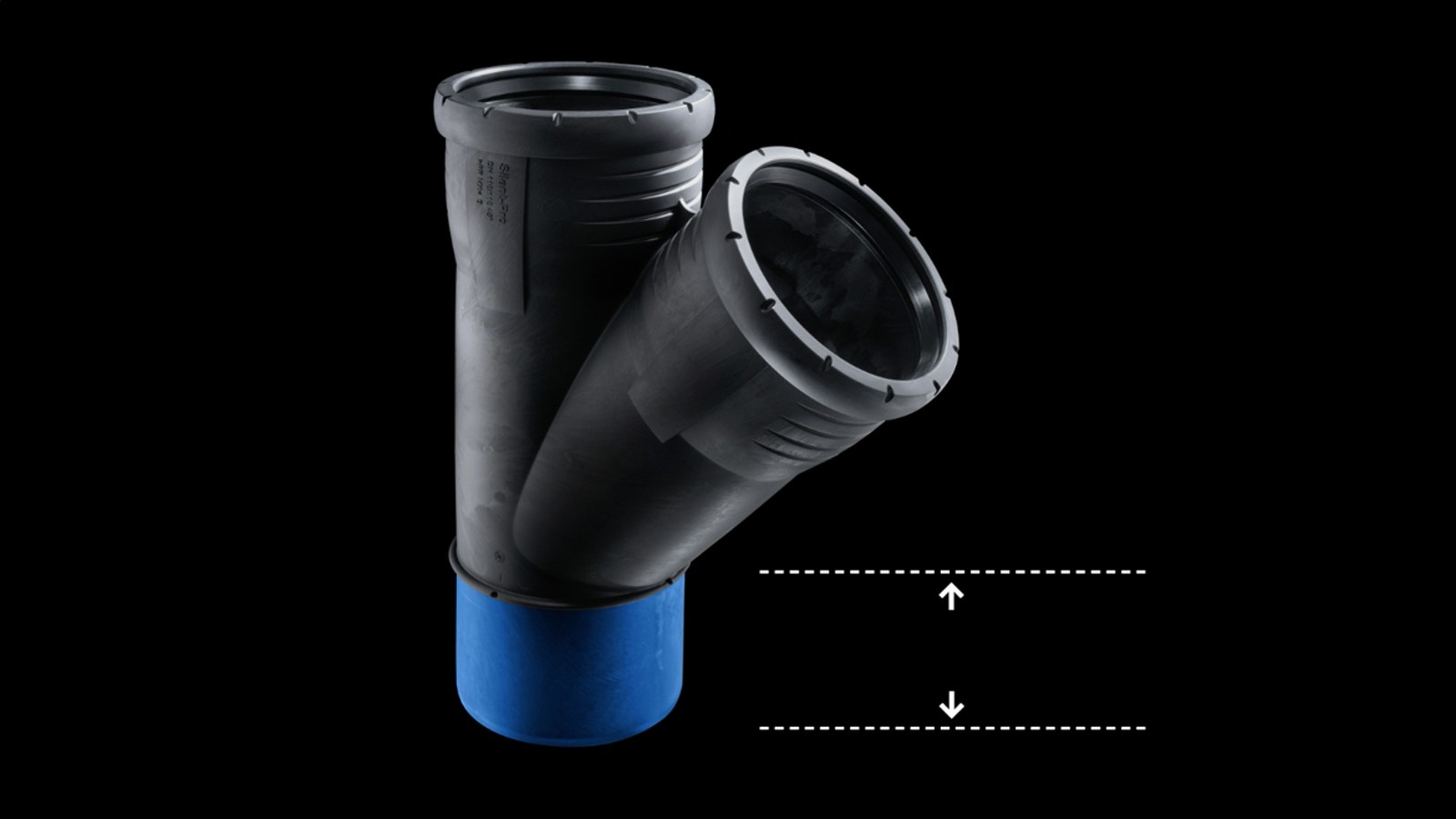

The system’s generous insertion depth offers tolerance if pipe ends are cut at an angle or not pushed fully into place.

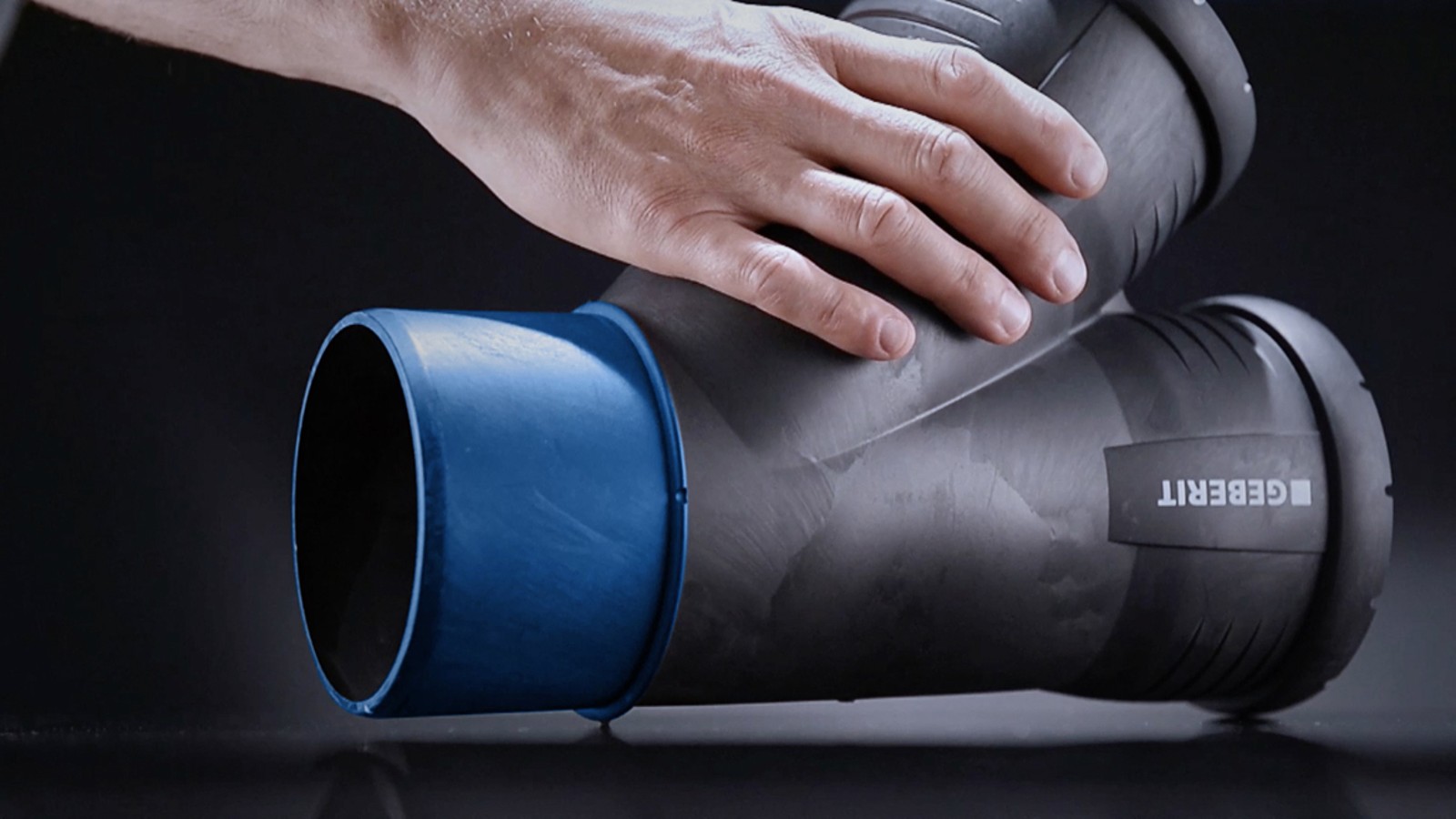

The stop ring on the fitting lets plumbers check easily whether the components are properly connected. With its raised design, the stop ring also protects the sealing surface from scratches and prevents damage to the seal during fitting.

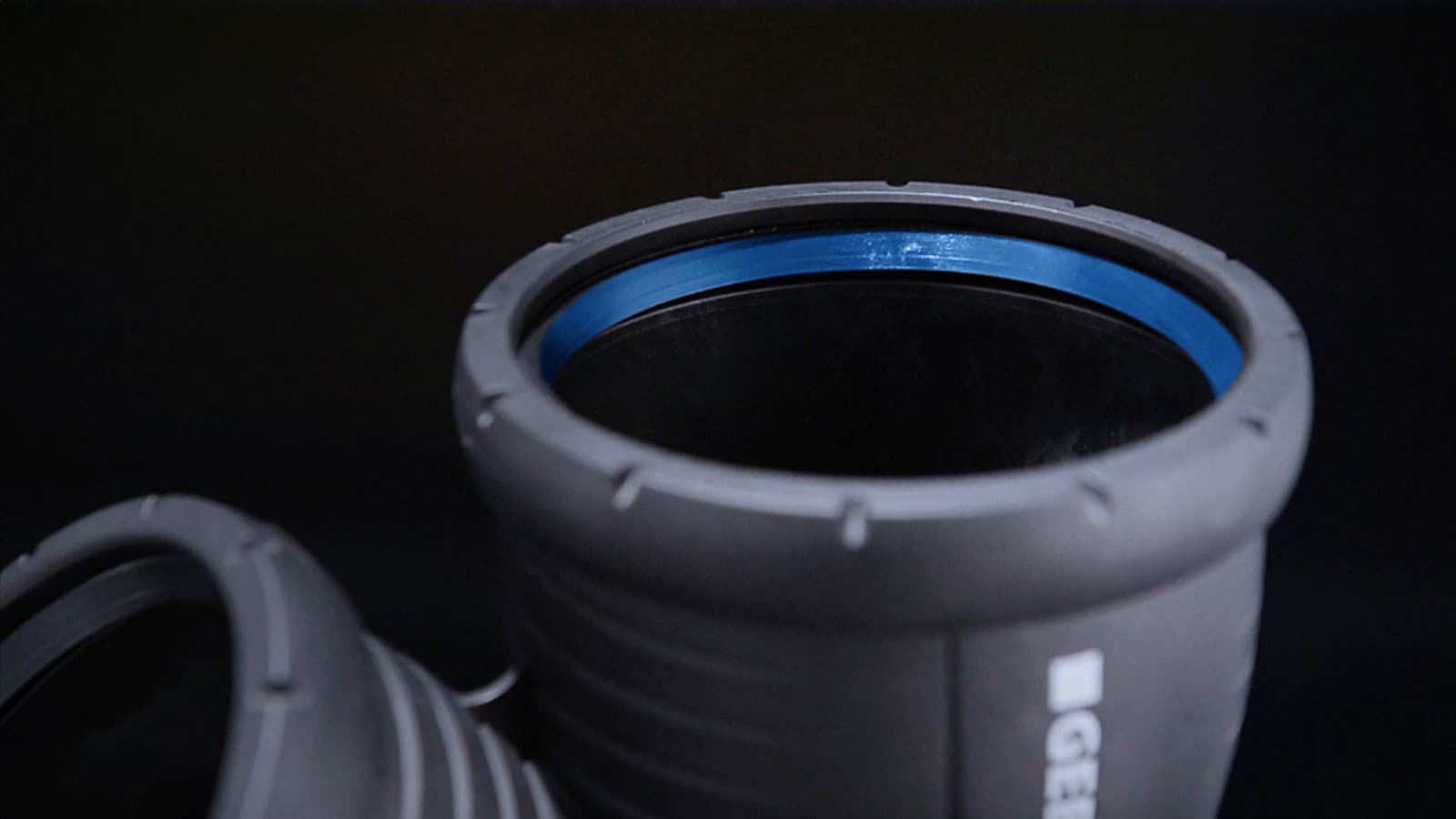

The seal itself is made from durable, high-quality EPDM. EPDM sealing rings remain leakproof for decades, even under harsh operating conditions such as elevated water temperatures or when exposed to household chemicals.
