Geberit Silent-PP Tylus nuotekų šalinimas su movine sistema
Geberit Silent-PP yra ekonomiška, greitai ir paprastai montuojama nuotekų sistema, užtikrinanti efektyvų šalinamų nuotekų keliamo triukšmo slopinimą. Siekiant tokio poveikio, panaudota mineralais sustiprinta trisluoksnė medžiagos konstrukcija. Tai yra ekonomiška alternatyva projektams, kuriuose keliami vidutiniai garso izoliacijos reikalavimai.
Geberit Silent-PP movinė nuotekų sistema yra idealus sprendimas įvairios paskirties pastatams, įskaitant vieno ar dviejų butų gyvenamuosius namus, taip pat daugeliui kitų objektų.
Projektuose, kuriuose keliami šiek tiek didesni garso izoliacijos reikalavimai arba ieškoma ekonomiškesnės alternatyvos, Geberit Silent‑PP vamzdžius taip pat galima derinti su Silent‑Pro arba Silent‑db20 nuotekų sistemomis.
Kodėl verta rinktis Geberit Silent-PP?
Optimizuota garso izoliacija
Garso slopinimui panaudota mineralais sustiprinta trisluoksnė medžiagos konstrukcija ir optimizuotų hidraulinių charakteristikų jungtys.
Lengvai montuojama
Paprasta movinių jungčių sistema.
Ekonomiška alternatyva
Atsižvelgiant į garso izoliacijos reikalavimus, gali būti naudojama kaip alternatyva aukštą garso izoliaciją užtikrinančioms sistemoms.
Patikimas sandarumas
Patikrintos EPDM tarpinės užtikrina patikimą ir ilgalaikį nuotekų sistemos sandarumą.
Pagrindinės taikymo sritys ir naudojimo sritys
Savitakinei stogo lietaus nuotekų šalinimo sistemai
Geberit Silent-PP sistema gali būti naudojama tiek vidaus nuotekų vamzdynams, tiek savitakinei stogo lietaus vandens šalinimo sistemoms*.
* Su Geberit slėgio žiedu pastatams iki 20 m aukščio.
Technologinėms nuotekoms

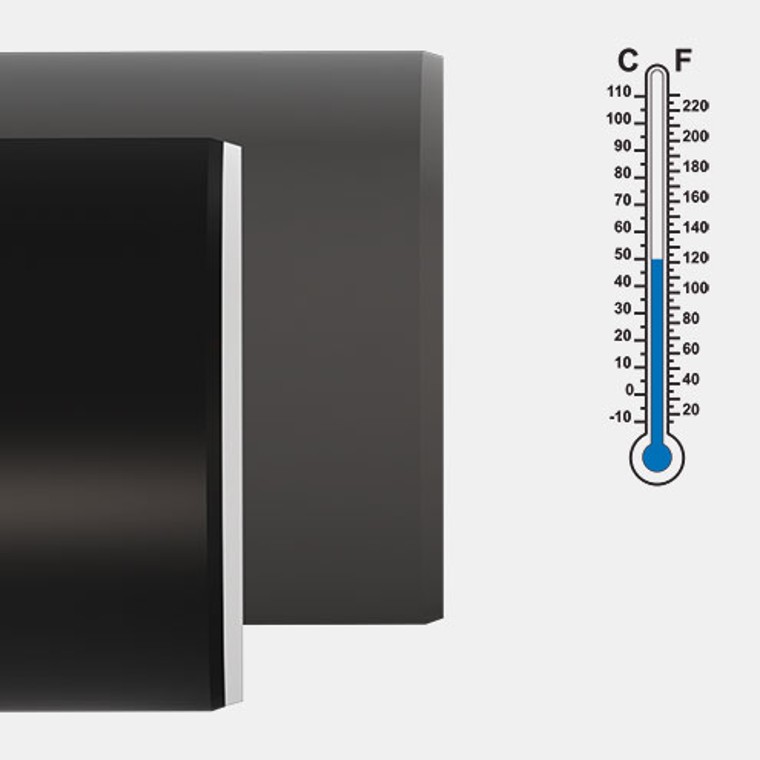

Geberit Silent-PP tinka technologinėms nuotekoms, kadangi trumpą laiką gali atlaikyti iki 100°C temperatūrą*.
* Trumpalaikis: Nesant mechaninės, cheminės ir statinės apkrovos iki maks. 100 °C temperatūros, kai tokios maks. temperatūros poveikis negali viršyti 1 minutės. Po to vamzdžių sistemos temperatūra turi grįžti į normalią aplinkos temperatūrą arba darbinę temperatūrą. Tokie temperatūros svyravimai gali vykti maks. 400 kartų per metus, kadangi tai neigiamai veikia vamzdžių ir fasoninių dalių veikimo trukmę.

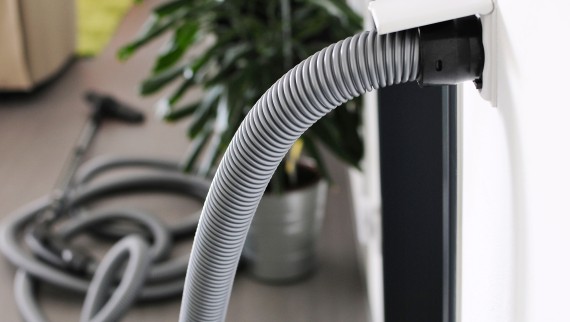

Centrinė dulkių siurbimo sistema
Geberit Silent-PP gali būti naudojama gyvenamųjų pastatų centrinėse dulkių siurbimo sistemose įprastoms buitinėms dulkėms šalinti.
Projektai su priešgaisrinės saugos reikalavimais
Pagal standartą EN 1366-3 buvo atlikti priešgaisriniai bandymai, apimantys įvairias montavimo situacijas. Naudojant kartu su Geberit priešgaisrine mova RS90 Plus EN, Geberit Silent-PP movinė nuotekų sistema yra sertifikuota ir patvirtinta užtikrinti 90 minučių atsparumą ugniai (ETA/ETB).
Geberit Silent-PP privalumai
Atitinka garso izoliacijos reikalavimus
Geberit Silent-PP movinė nuotekų sistema idealiai tinka greitam, ekonomiškam ir akustiškai optimizuotam nuotekų sistemų įrengimui. Hidrauliškai optimizuotos jungtys užtikrina didesnį pralaidumą ir mažesnį triukšmo lygį nuotekų vamzdyne.
Geberit Silent-PP sistemai parengtos garso izoliacijos bandymų ataskaitos, apimančios įvairias statybines situacijas. Geberit garso izoliacijos vertinimo įrankis padeda nustatyti, ar konkreti jūsų konstrukcinė situacija atitinka taikomus reikalavimus ir standartus.
Patikrinkite savo konstrukcijos sprendinį naudodamiesi garso izoliacijos vertinimo įrankiu

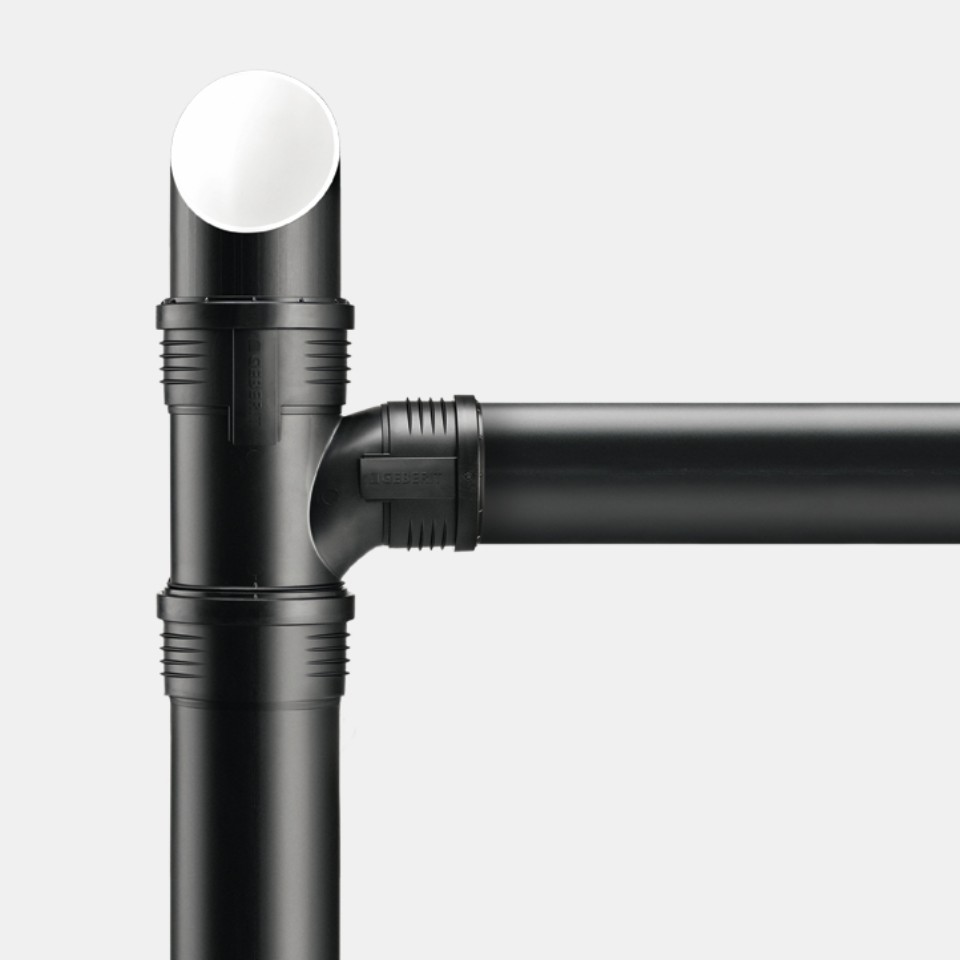

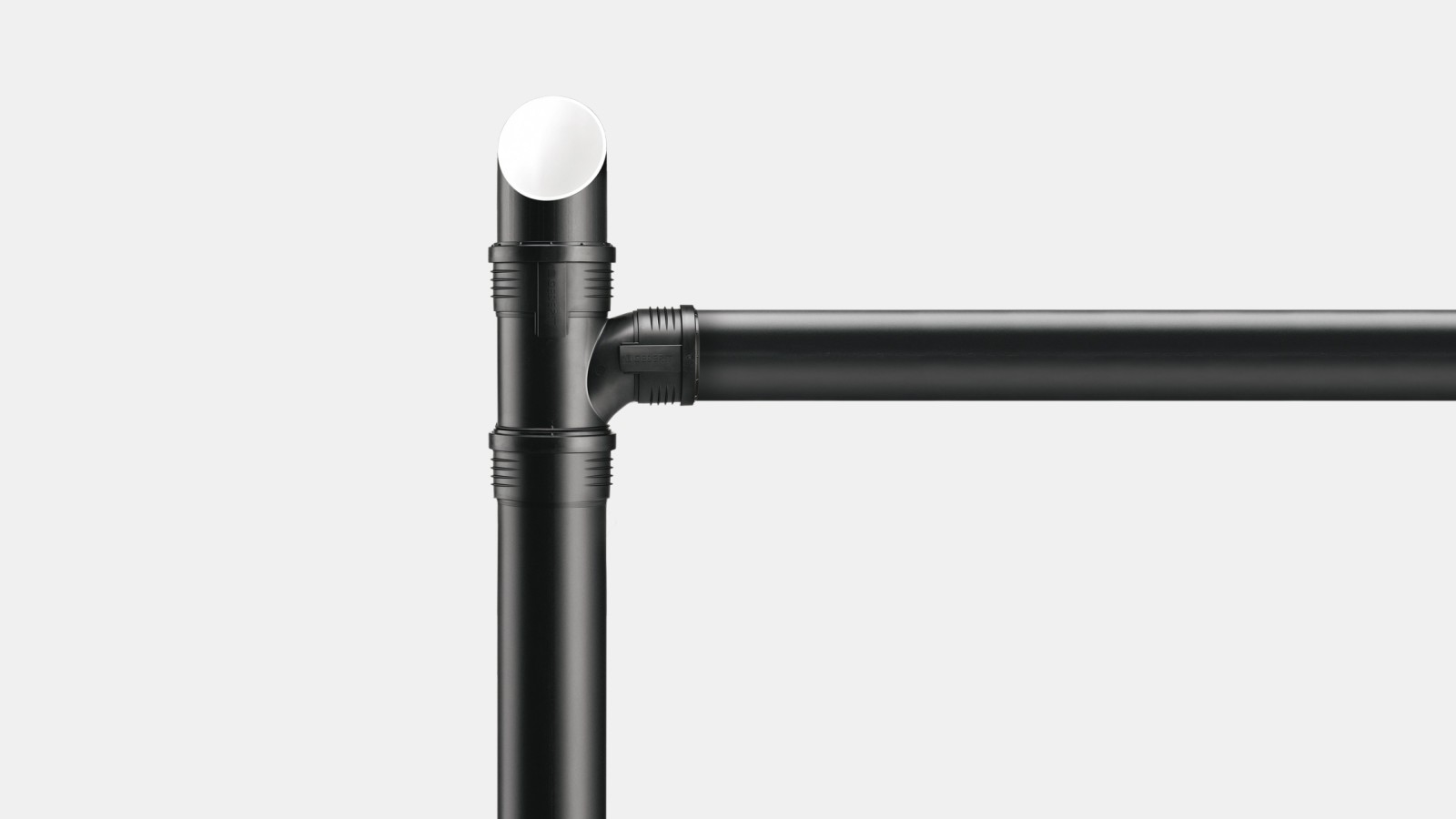

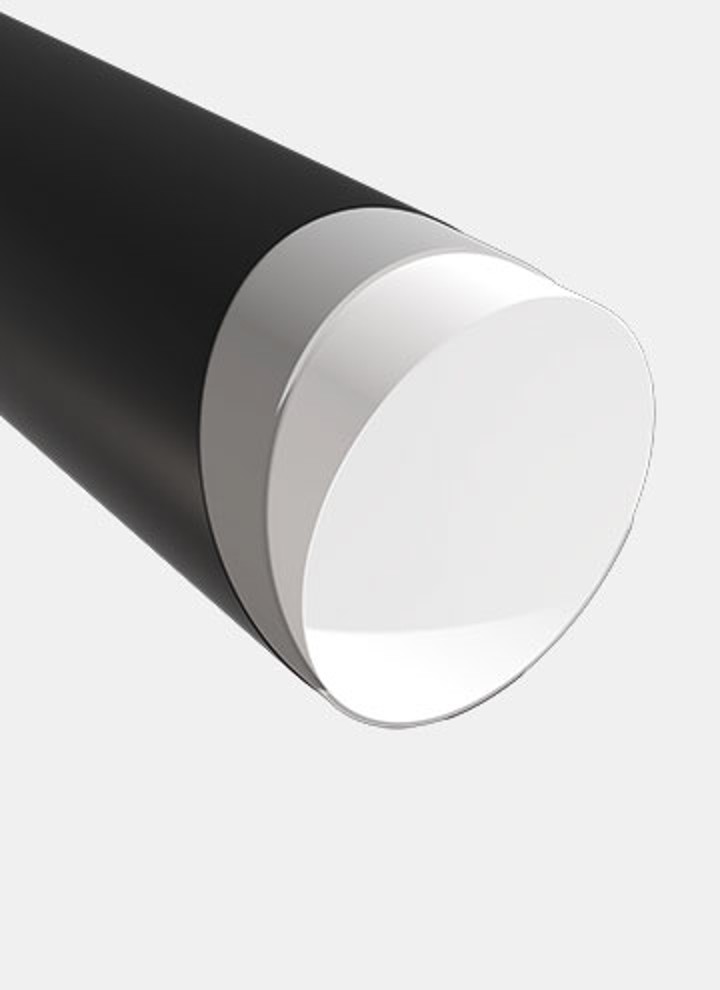

Mineralais sustiprinta trijų sluoksnių PP-HD vamzdynų sistemos medžiagos struktūra sumažina tekančio vandens keliamą triukšmą.
Dėl to Geberit Silent-PP movinė jungčių sistema puikiai tinka pastato magistraliniam nuotekų vamzdynui bei optimizuotų garso izoliacijos charakteristikų nuotekų atšakoms įrengti.

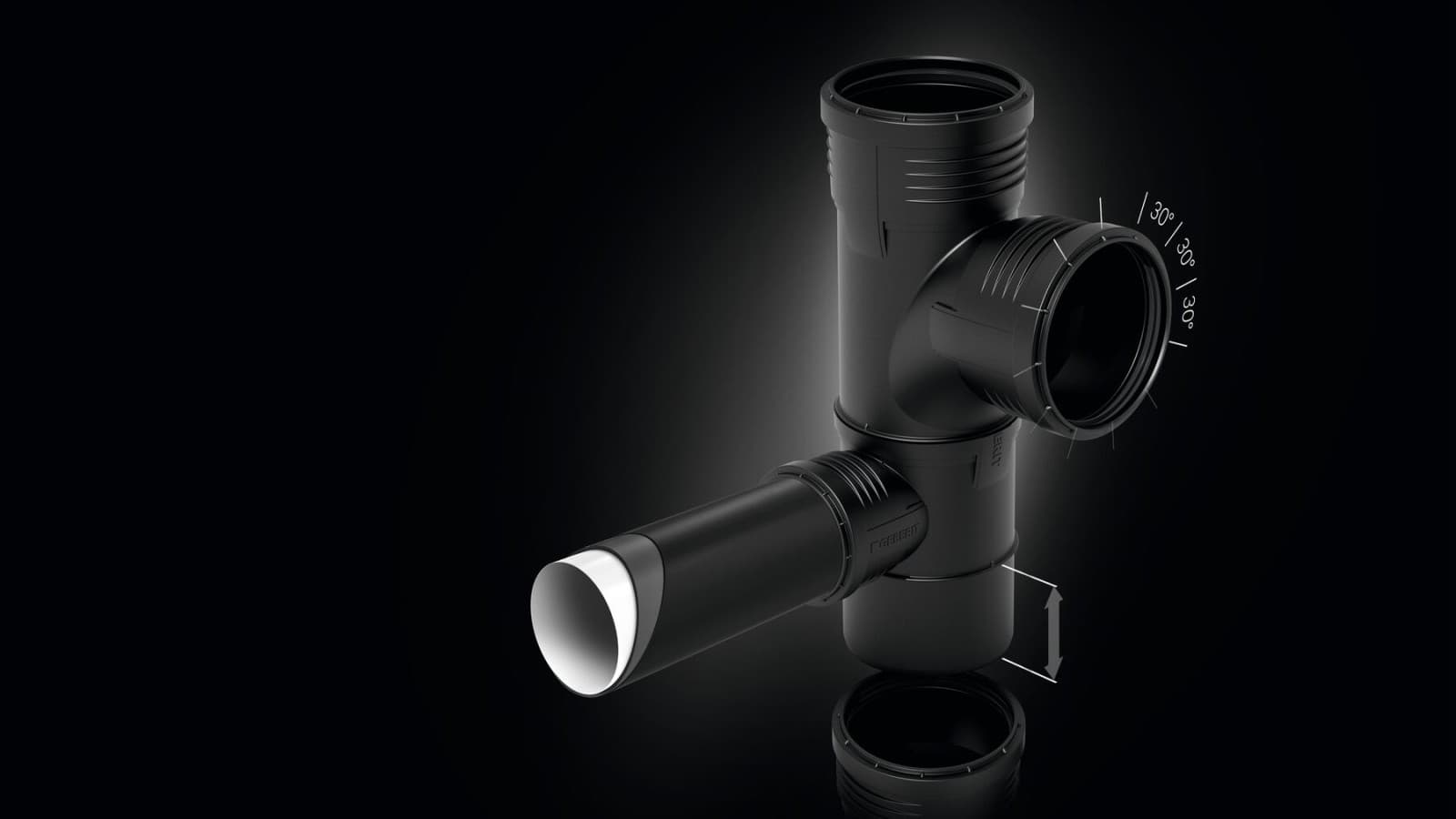

Lengvai montuojama movinė nuotekų sistema
Movinė nuotekų sistema gali būti sumontuota greitai ir paprastai, nenaudojant papildomų įrankių.

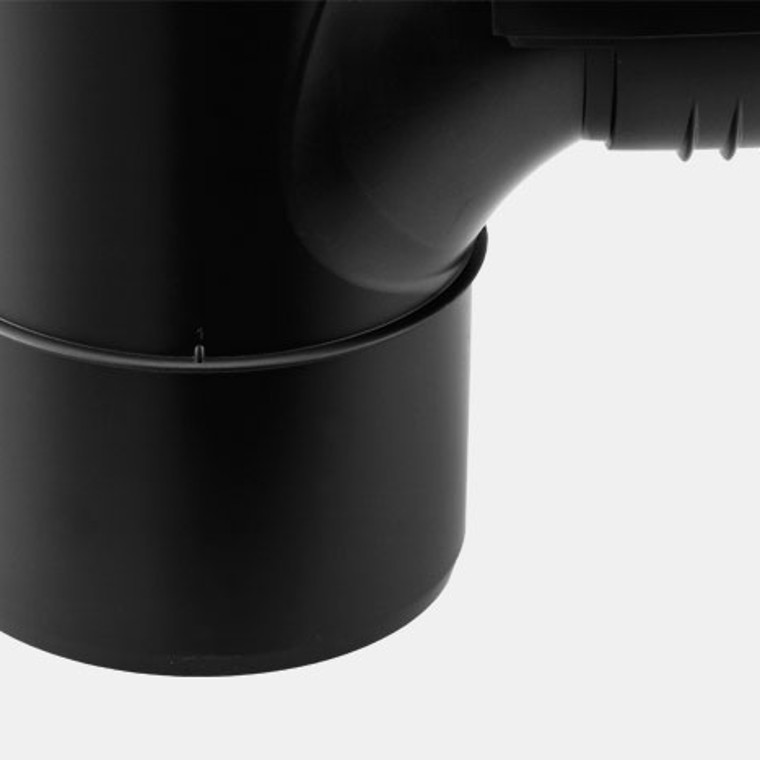

Įmovos gylio žiedas nurodo galinę įmovimo poziciją, todėl tinkamą įmovimo gylį itin paprasta kontroliuoti. Tai yra papildomas privalumas, nes užtikrinamas saugesnis nuotekų vamzdžių įrengimas ir sistemos sandarumas.
Visos movinės Geberit Silent-PP nuotekų sistemos jungtys turi 30° žymėjimus, kad
visą sistemą būtų paprasta centruoti. Jungtys turi specialias konstrukciją sutvirtinančias briauneles, kad naudoti jungtis būtų dar paprasčiau.
Geberit Silent-PP įmaunamų jungčių sistemos trisluoksniai vamzdžiai plečiasi
minimaliai, todėl visą nuotekų sistemą galima įrengti nenaudojant plėtimąsi kompensuojančių movų. Linijinį plėtimąsi kompensuoja sistemos dalyse numatytos movos. Tokiu būdu taupomos ne tik lėšos, bet ir įrengimo darbams skiriamas laikas.

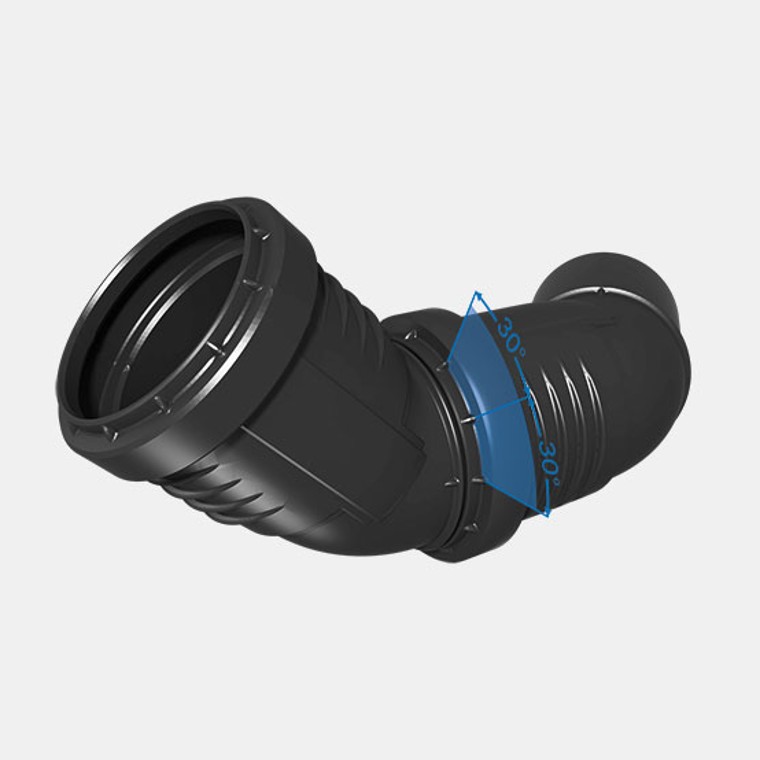

Greitas ir tikslus montavimas: nuotekų sistemos jungtys turi 30° žymėjimus, kad visą sistemą būtų paprasta centruoti.
Kontroliuojamas įmovimo gylis: įmovos gylio žiedas nurodo galinę poziciją, todėl tinkamą įmovimo gylį itin paprastą kontroliuoti.
Montavimas be kompensacinių movų: Geberit Silent-PP galima montuoti be kompensacinių movų, todėl taupomas laikas ir mažinamos sąnaudos.
Patvarus ir ilgalaikis sistemos sandarumas
Vamzdžių medžiaga pasižymi aukšta anglies dalelių koncentracija, o kokybiškos
tarpinės yra pagamintos iš EPDM, todėl sistema yra atspari saulės spinduliams
laikant lauke iki dviejų metų.
Dėl Geberit Silent-PP produktams naudojamų tvirtų medžiagų, atsparių staigiam
šalčio poveikiui, vamzdžius ir jungtis saugu naudoti ir žemoje temperatūroje be jokių rūpesčių ir trūkimo pavojaus.
Baltas vidinis vamzdžio paviršius suteikia reikšmingų privalumų. Pavyzdžiui, užsikimšimo atveju, kai reikia apžiūrėti nuotekų vamzdyną, nuosėdos yra daug lengviau pastebimos nei tamsiame vamzdyje. Todėl probleminę vietą galima nustatyti greičiau.

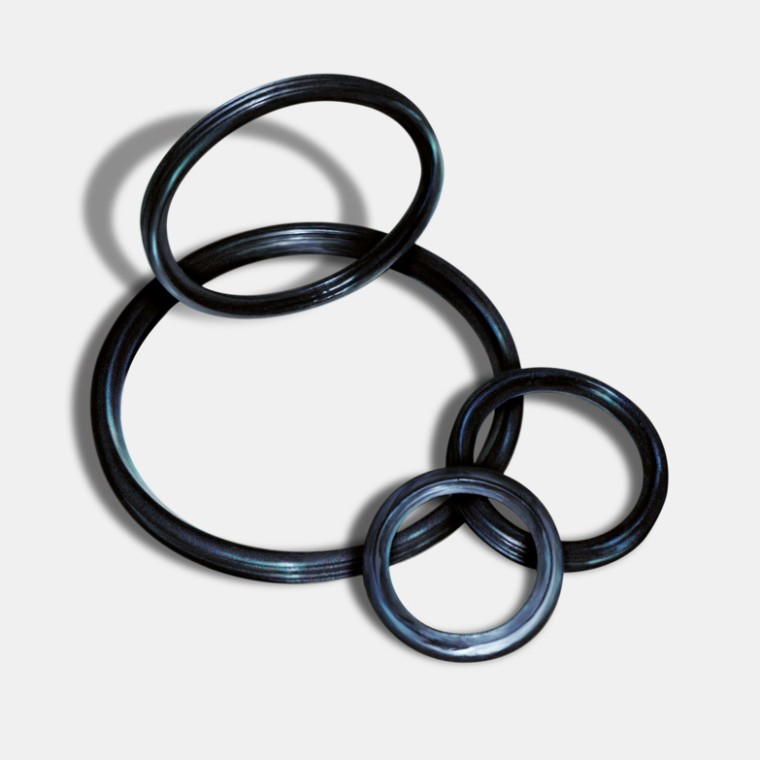

Sandarumas: kruopščiai išbandytos EPDM tarpinės, esančios vamzdžių ir jungčių movose, užtikrina patikimą nuotekų sistemos sandarumą.

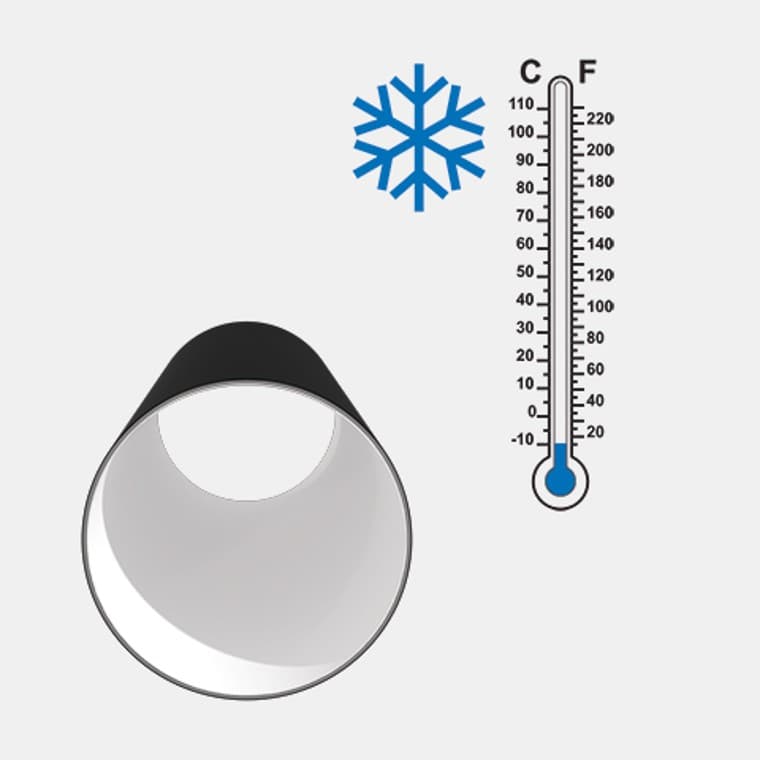

Dėl Geberit Silent-PP produktams naudojamų tvirtų medžiagų, atsparių staigiam šalčio poveikiui, vamzdžius ir jungtis saugu naudoti ir žemoje temperatūroje be jokių rūpesčių ir trūkimo pavojaus.

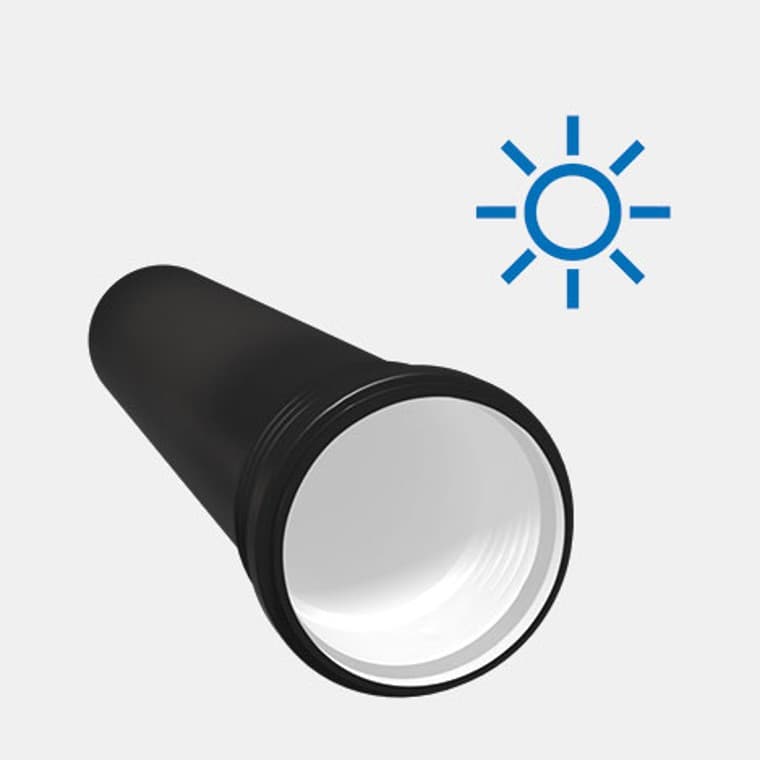

Atsparumas UV spinduliams: sistema yra atspari saulės spinduliams laikant lauke iki dviejų metų.
Geberit Silent-PP apžvalga
Matmenys
Galimi vamzdžių matmenys
| Nominalus skermuo (DN) | Matmenys d x s (mm) |
|---|---|
| 30 | 32 x 2 |
| 40 | 40 x 2 |
| 50 | 50 x 2 |
| 70 | 75 x 2.6 |
| 90 | 90 x 3.1 |
| 100 | 110 x 3.6 |
| 125 | 125 x 4.2 |
| 150 | 160 x 5.2 |
Jungtys

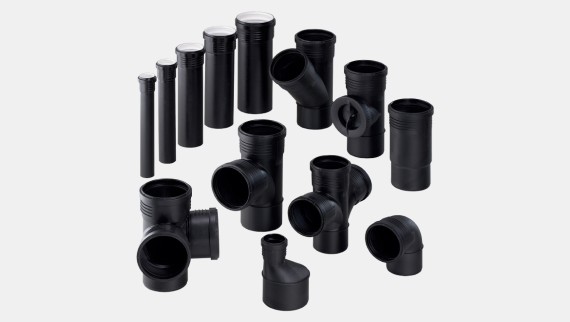

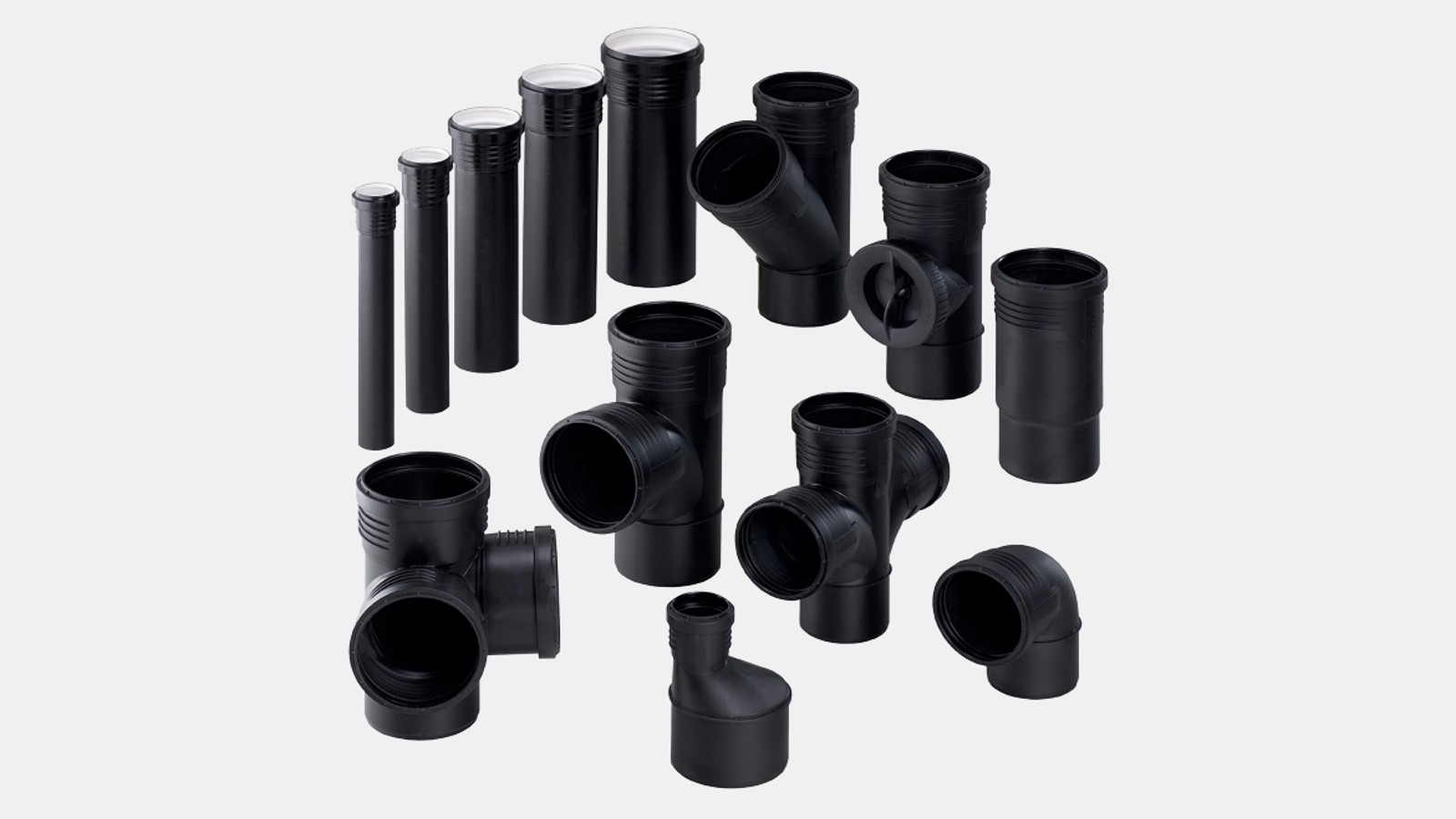

Produktų asortimentas
Fasoninės dalys ir jungtys
- Geberit Silent-PP sistema tiekiama septynių skirtingų ilgių vamzdžiais ir daugiau kaip 100 fasoninių detalių variantų
- Jungtys WC puodams ir dušo latakams
- Dviguba atšaka, skirta paprastam ir vietą taupančiam dušų bei WC puodų prijungimui
Adapteriai kitoms sistemoms. Suderinamumas su Geberit Silent-Pro ir Silent-db20
Geberit Silent-PP gali būti kombinuojama kartu su itin aukštą garso izoliaciją užtikrinančiomis Geberit Silent-Proir Geberit Silent-db20 nuotekų sistemomis.

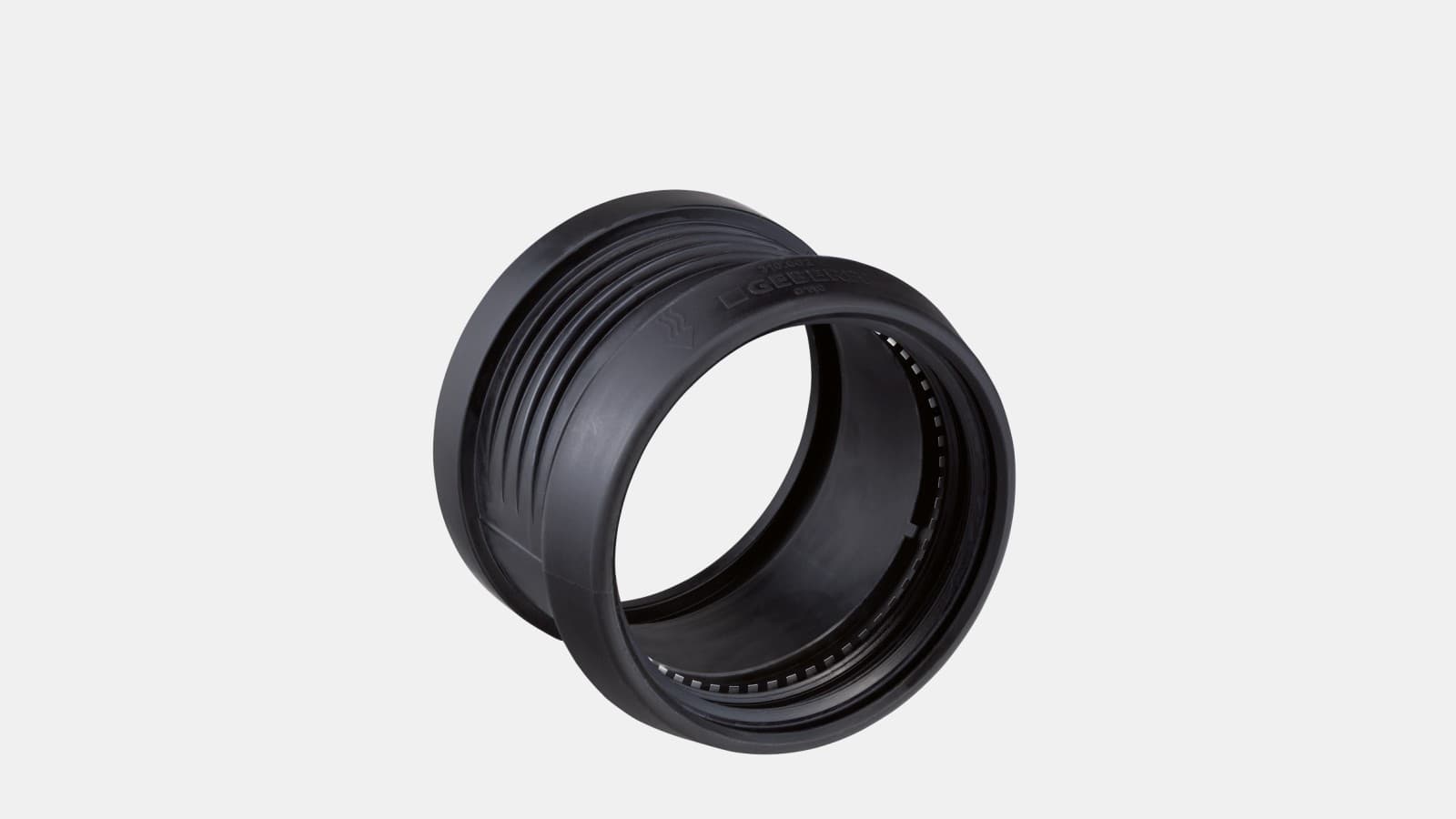

Moviniai adapteriai sukuria patikimą sandarią jungtį prie pastato magistralinio nuotekų vamzdyno, įrengtą naudojant Silent-db20. Silent-PP ir Silent-Pro sistemos yra suderinamos nenaudojant adapterių.
Priedai
Produktų asortimentas
Priešgaisrinė apsauga Geberit Silent-PP sistemai
Priešgaisriniai bandymai buvo atlikti pagal EN 1366-3 standartą, apimant įvairias montavimo situacijas.
Naudojant kartu su Geberit riešgaisrine mova RS90 Plus EN, the Geberit Silent-PP movinė sistema yra patvirtinta užtikrinti 90 minučių atsparumą ugniai (ETA/ETB).

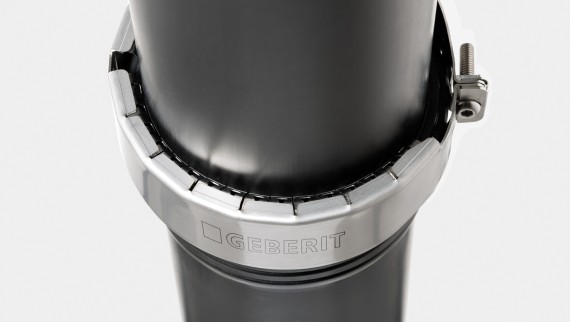

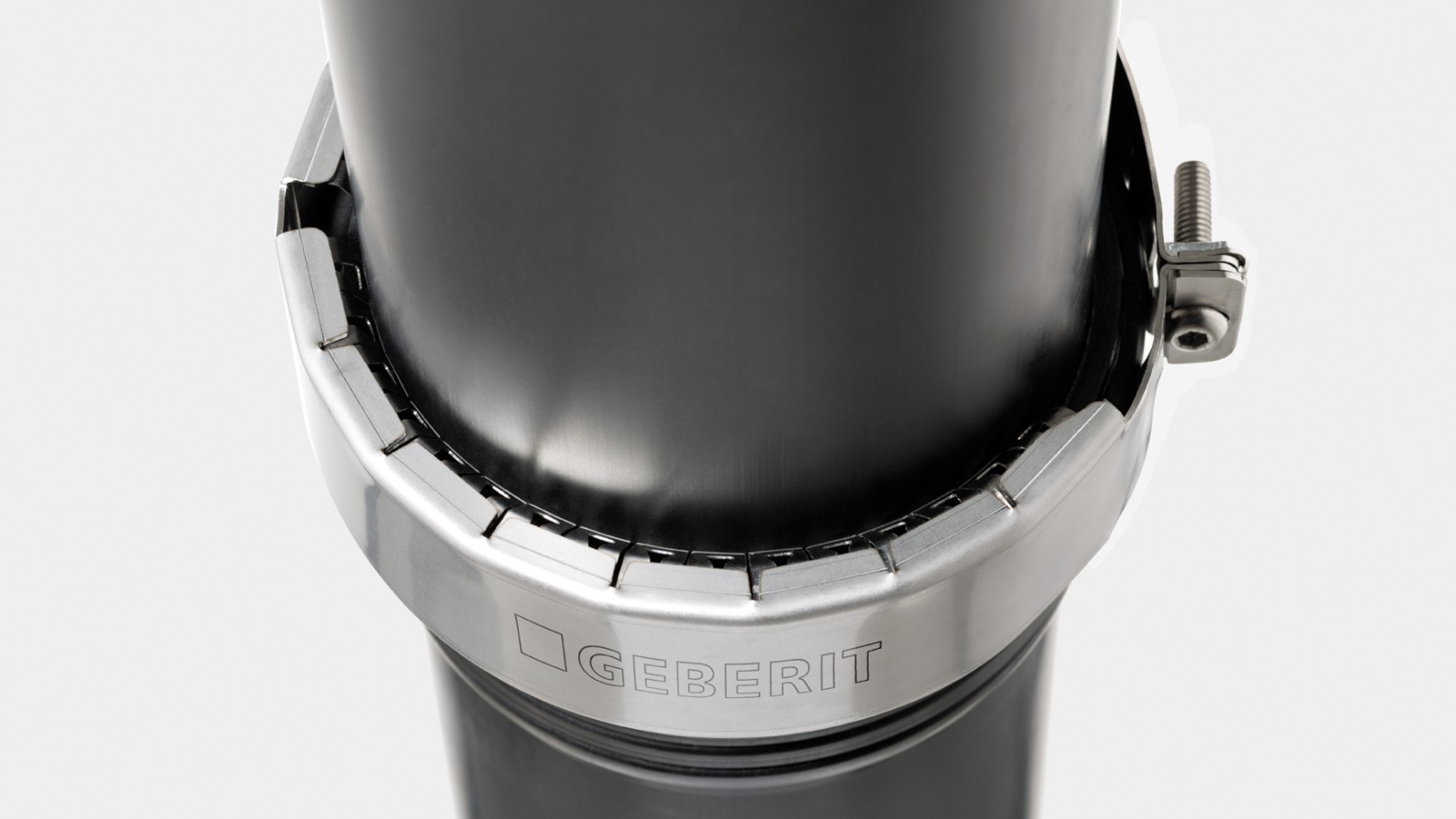

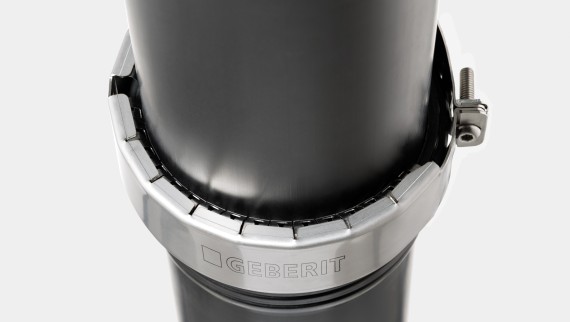

Geberit slėgio žiedai
Tinkama savitakinei stogo lietaus nuotekų sistemai su Geberit slėgio žiedu pastatams iki 20 m aukščio.
Dėl to Geberit Silent-PP gali atlaikyti iki 2 bar vidinį slėgį lietaus vandens vamzdynuose.
Techniniai duomenys
Overview
| Geberit Silent-PP | |
|---|---|
| Galimi matmenys | d32; d40; d50; d75; d90; d110; d125; d160 |
| Pastato nuotekos | Taip |
| Savitakinė stogo lietaus nuotekų sistema | Su Geberit slėgio žiedu pastatams iki 20 m aukščio |
| Medžiagos | PP-MD |
| Linijinio plėtimosi koeficientas | 0.08 mm/(m K) |
| Linijinio plėtimosi kompensavimas | Vyksta žiedinės sandarinimo movos viduje ir nereikalauja jokių papildomų priemonių |
| Montavimo temperatūra | -10°C iki 40°C |
| Nuolatinės apkrovos taikymo temperatūra | -10°C iki 90°C |
| Atsparumas cheminėms medžiagoms | Standartiniai buitiniai chemikalai |
Aplinkosaugos produkto deklaracija
Aplinkosauginės produkto deklaracijos (EPD)
Aplinkosauginės produkto deklaracijos (EPD) užtikrina skaidrumą ir leidžia vertinti bei palyginti gaminius pagal jų poveikį aplinkai.
Geberit Silent-PP vamzdžiams ir dažniausiai naudojamoms fasoninėms dalims pateikiamos aplinkosauginės produkto deklaracijos (EPD).
Naudingi projektavimo įrankiai
Geberit BIM papildinys
Išmanieji duomenys skaitmeniniam projektavimui. Kartu su tradiciniais CAD brėžiniais naudokitės gamintojo paruoštą BIM turinį. Nemokamai atsisiųskite Geberit BIM duomenis Autodesk® Revit® projektavimui.
Geberit ProPlanner projektavimo programinė įranga
Inžinerinių sistemų projektuotojų ir montuotojų poreikiams, kurie atlieka vidutinių ir didelių objektų projektavimus bei skaičiavimus. Projektavimo moduliai apima visą sanitarinę įrangą – nuo geriamojo vandens, nuotekų ir montavimo sistemų (Geberit Duofix / Geberit GIS) iki neigiamo slėgio lietaus nuotekų sistemos (Geberit Pluvia).
Geberit triukšmo lygio skaičiuoklė
Naudodami Geberit garso izoliacijos projektavimo įrankį, vos keliais žingsniais galite sumodeliuoti konkrečias statybos situacijas ir greitai rasti tinkamiausius sprendimus.
Atraskite panašų turinį

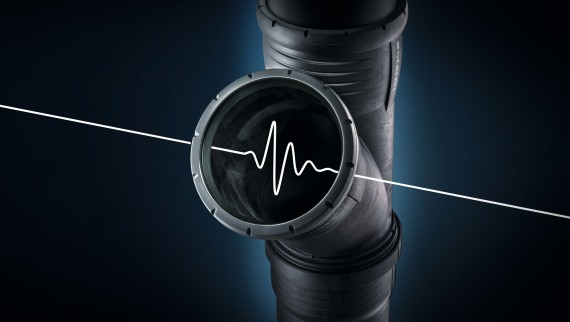

Geberit Silent-Pro
