Geberit PE SuperTube

Erdvę ir laiką taupanti sistema

Hidrauliškai optimizuotas nuotekų šalinimas iš daugiaaukščių

Geberit PE SuperTube technologija pagrįsta tobulu sistemos komponentų derinimu, kuris leidžia daugiaaukščiuose įrengti itin vietą taupančias nuotekų šalinimo instaliacijas. Su SuperTube naudoti lygiagrečių ventiliacijos vamzdžių nereikia, todėl padidinama erdvė gyvenamajam ir naudingajam plotui. Mažesnių skersmenų vamzdynai leidžia įrengti mažesnes vamzdynų šachtas. Horizontalieji vamzdynai iki šešių metrų ilgio gali būti tiesiami be nuolydžio, todėl dar labiau taupoma vieta.

  • Daugiau vietos gyvenamajam ir naudingajam plotui
  • Paprastas projektavimas ir greitas montavimas
  • Mažesni vamzdžių skersmenys d110
  • Maksimali srauto galia 12 l / s
  • Nereikia jokių papildomų ventiliacijos vamzdžių
  • Horizontalūs vamzdžiai be nuolydžio (iki b m)

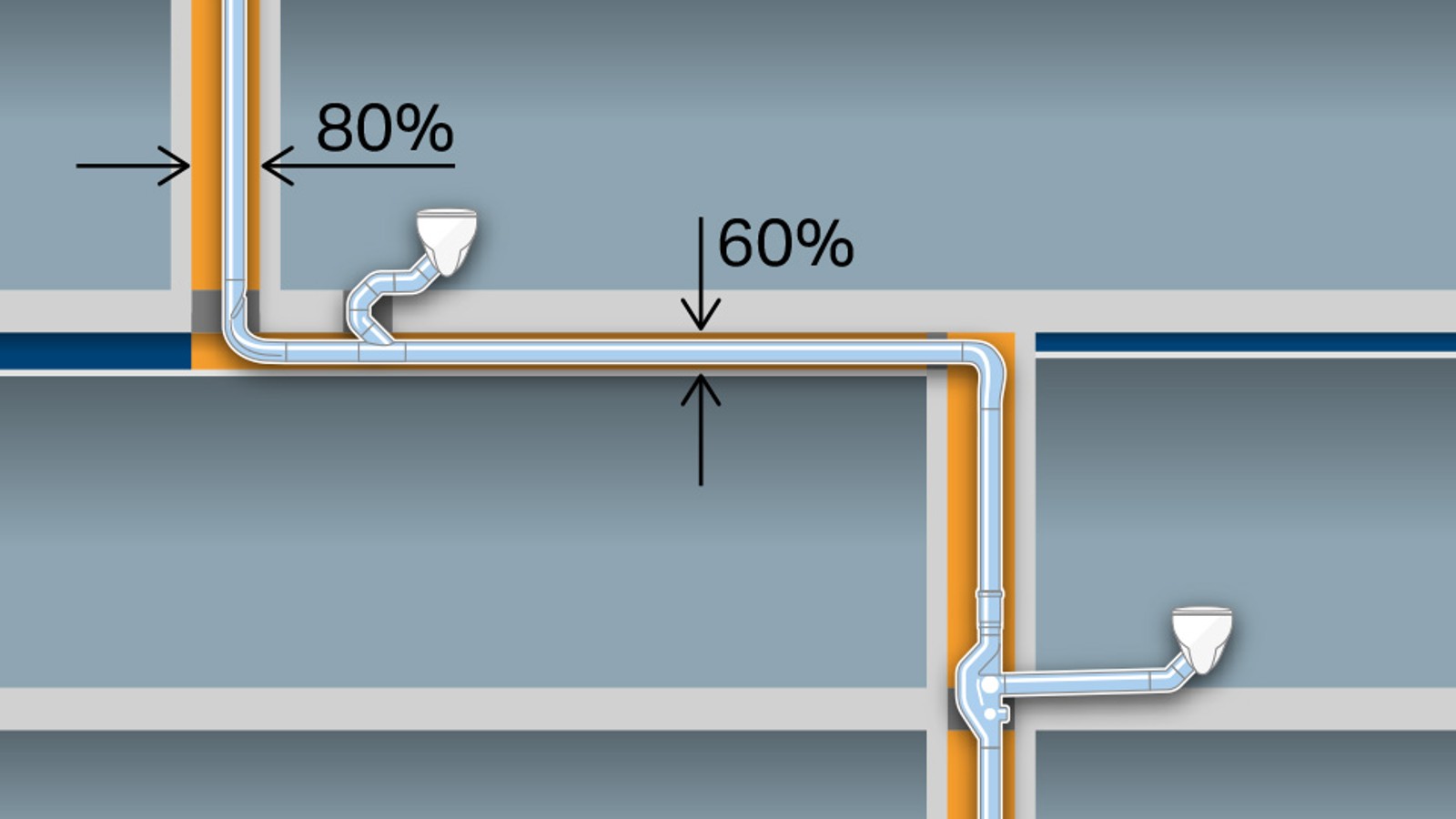

Vietą taupanti instaliacija

Erdvė padidinama naudojant mažesnių matmenų d110 vamzdžius be papildomo ventiliacijos vamzdžio. Papildomą erdvę užtikrina horizontalūs vamzdžiai, kurie iki šešių metrų ilgio tiesiami be nuolydžio.

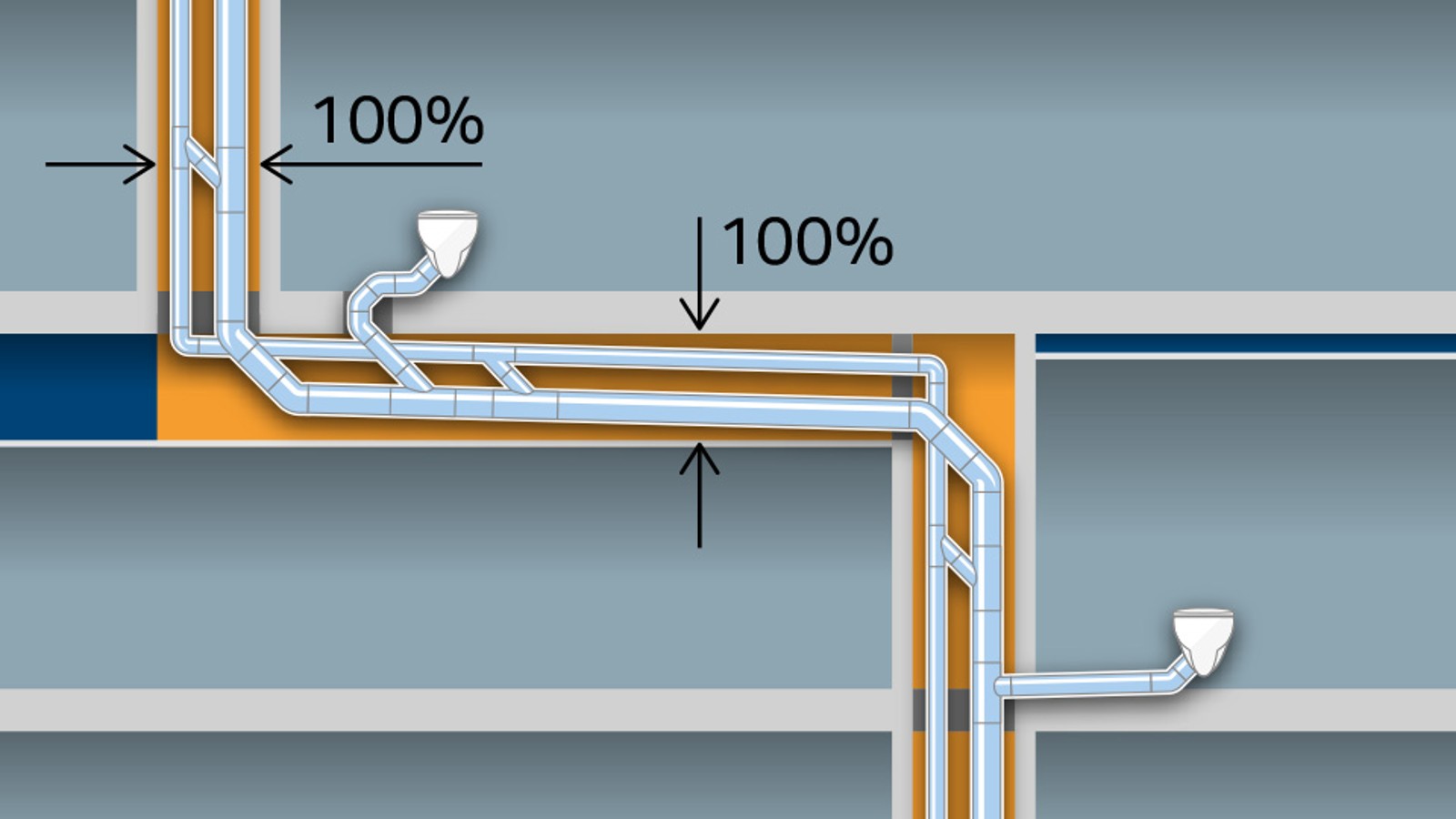

Didelis vietos poreikis įprastose vandens šalinimo sistemose, kai vamzdžių matmuo d160 ir papildomo ventiliacijos vamzdžio matmuo d90

Palyginus matyti skirtumas:

su Geberit PE SuperTube (iliustracija kairėje) srauto galia sudaro 12 l / s. Ši technologija užtikrina nepertraukiamą nuotekų šalinimo srautą d110 skersmens vamzdžiuose. Šiuo atveju nereikia montuoti ventiliacijos vamzdžio. Be to, horizontalius vamzdžius iki šešių metrų ilgio galima tiesti be nuolydžio.

Įprastas nuotekų šalinimo vamzdis (iliustracija dešinėje), kurio matmuo d160 ir kuris naudojamas su papildomu d90 ventiliacijos vamzdžiu, pasiekia 12,4 l / s srautą.

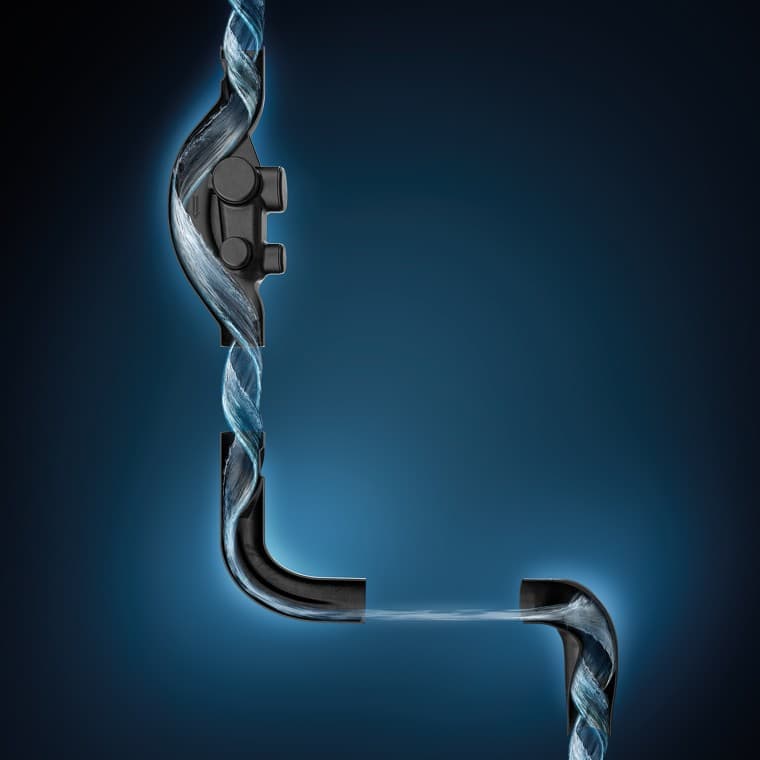

Tobula dermė

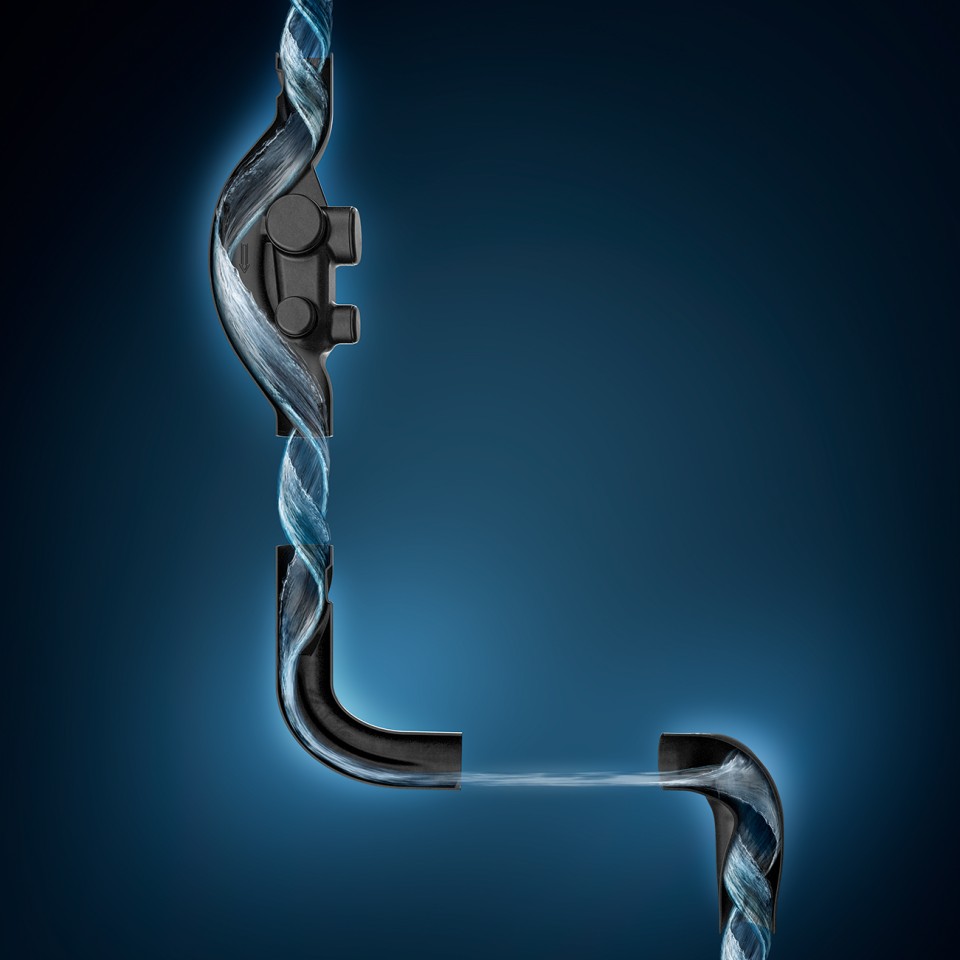

Nutekančios nuotekos Geberit PE Sovent jungtyje pradeda suktis

Nepertraukiama oro ertmė su Geberit SuperTube
Pasirinkite informacijos tašką paveikslėlyje

Trys jungtys sukuria labai didelį skirtumą

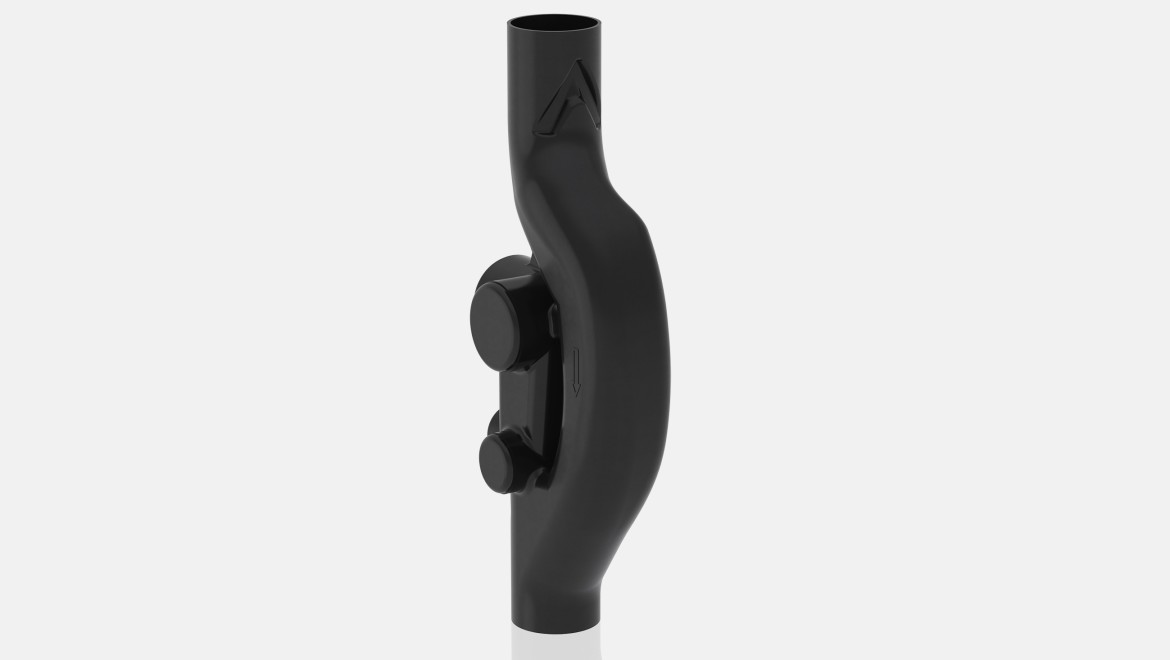

Geberit PE Sovent forminė dalis d110

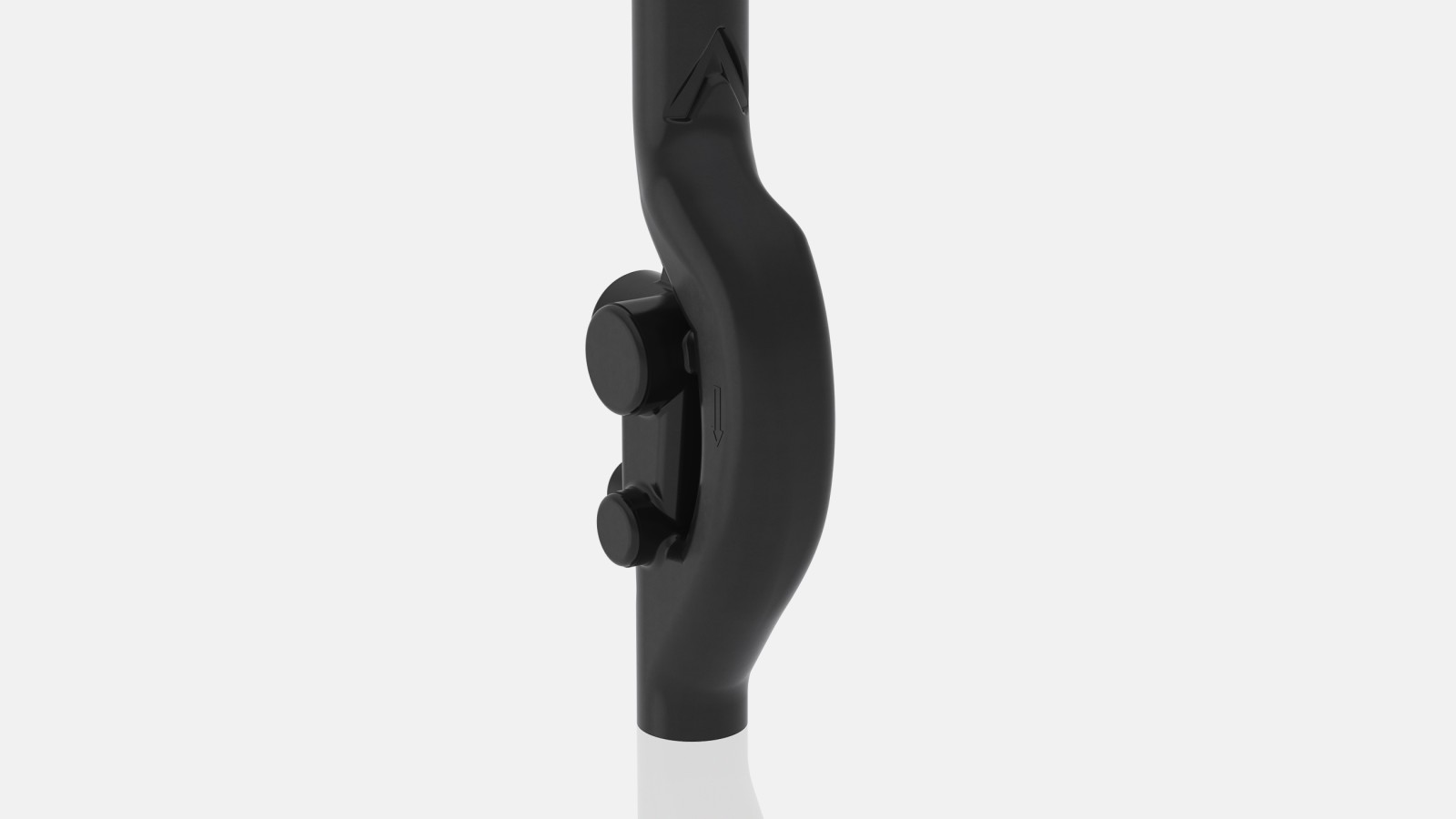

Geberit PE Sovent jungtis d110

Dėl optimizuotos gaminio geometrijos, Geberit polietileno Sovent jungtis nukreipia vandens srautą į stovą ir priverčia jį suktis, taip srautą spaudžiant prie vamzdžio sienelės. Sūkurinis srautas vamzdžio viduje sukuria pastovų ir vientisą oro srautą, užtikrinantį 12 l/s pralaidumą.

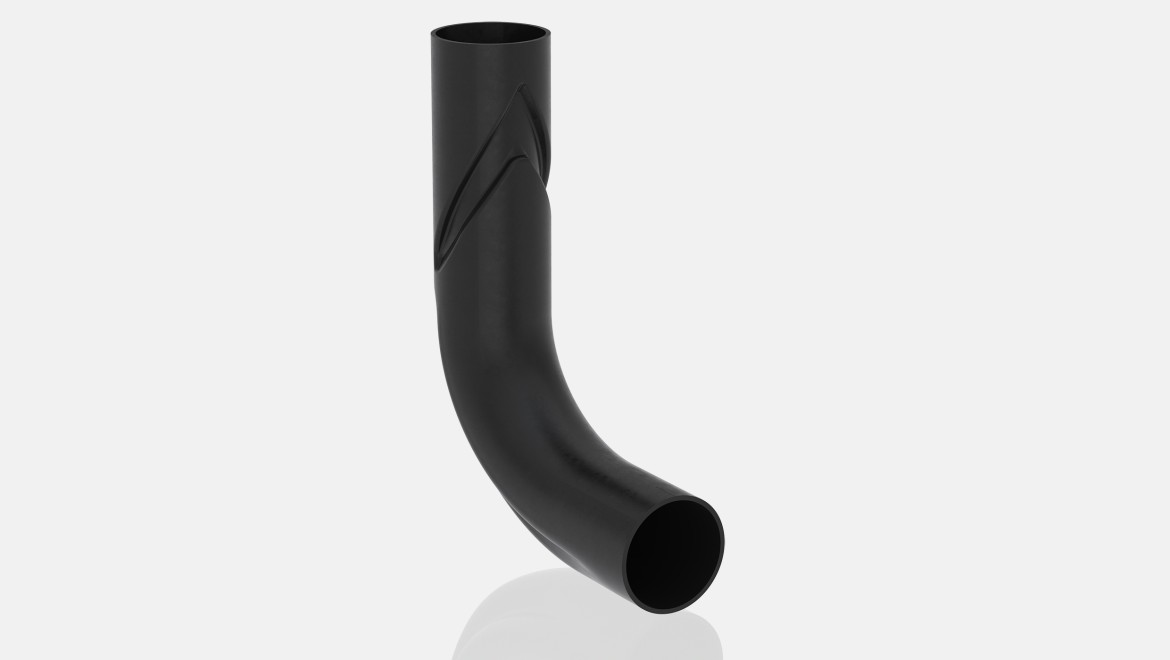

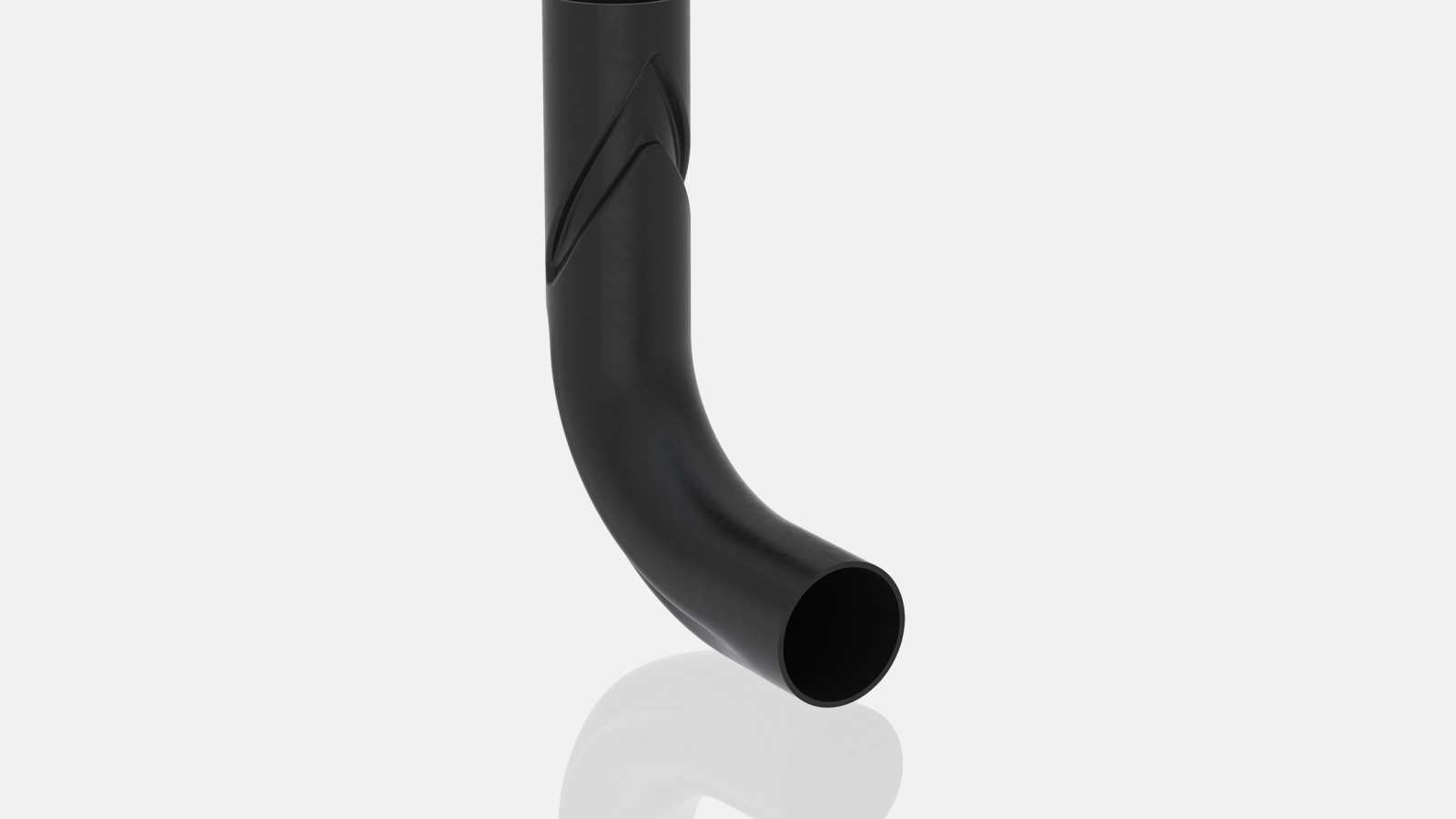

Geberit PE BottomTurn alkūnė d110

Geberit PE BottomTurn alkūnė

Naudojant Geberit BottomTurn alkūnę, keičiama nuotekų srauto kryptis iš vetikalios į horizontalią kryptį, nepertraukiant tekančio oro srauto. Kitaip nei tradiciniuose sprendimuose, šis pasikeitimas ypač sumažina staigius greičio nuostolius.

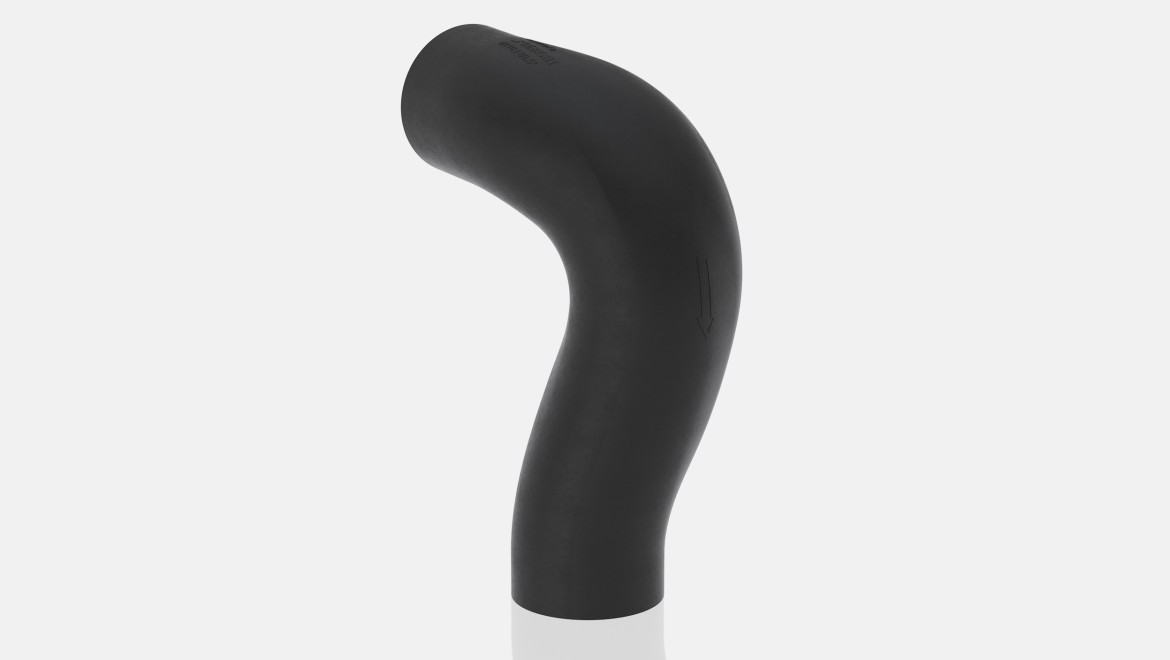

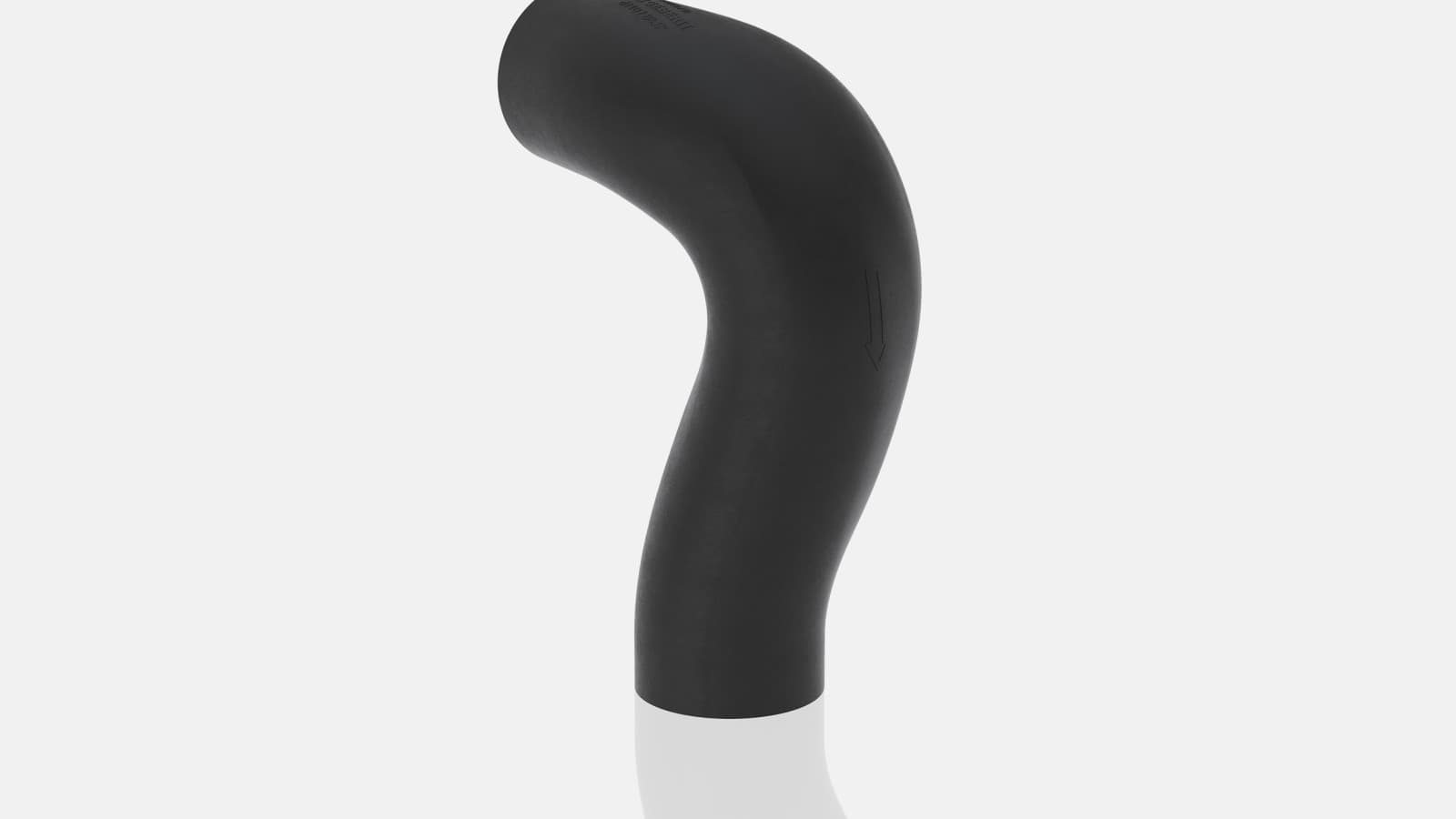

Geberit PE BackFlip alkūnė d110

Geberit PE BackFlip alkūnė

Specialios geometrijos Geberit BackFlip alkūnė keičia nuotekų kryptį iš horizontalios į vertikalią bei priverčia nuotekų srautą suktis, išlaikant greitį bei užtikrinant oro srautą nuotekų sistemoje.

Vaizdinė medžiaga

Trumpas Geberit SuperTube apibūdinimas

Susipažinkite išsamiai su Geberit SuperTube.

Geberit kompetencija hidraulikos srityje

Papildoma erdvė aukštuose statiniuose – susipažinkite su Geberit SuperTube istorija.

Visą techninę informaciją apie Geberit PE SuperTube raskite elektroniniame kataloge
