Geberit Mapress varinė sistema Patvari klasika be litavimo
Klasika

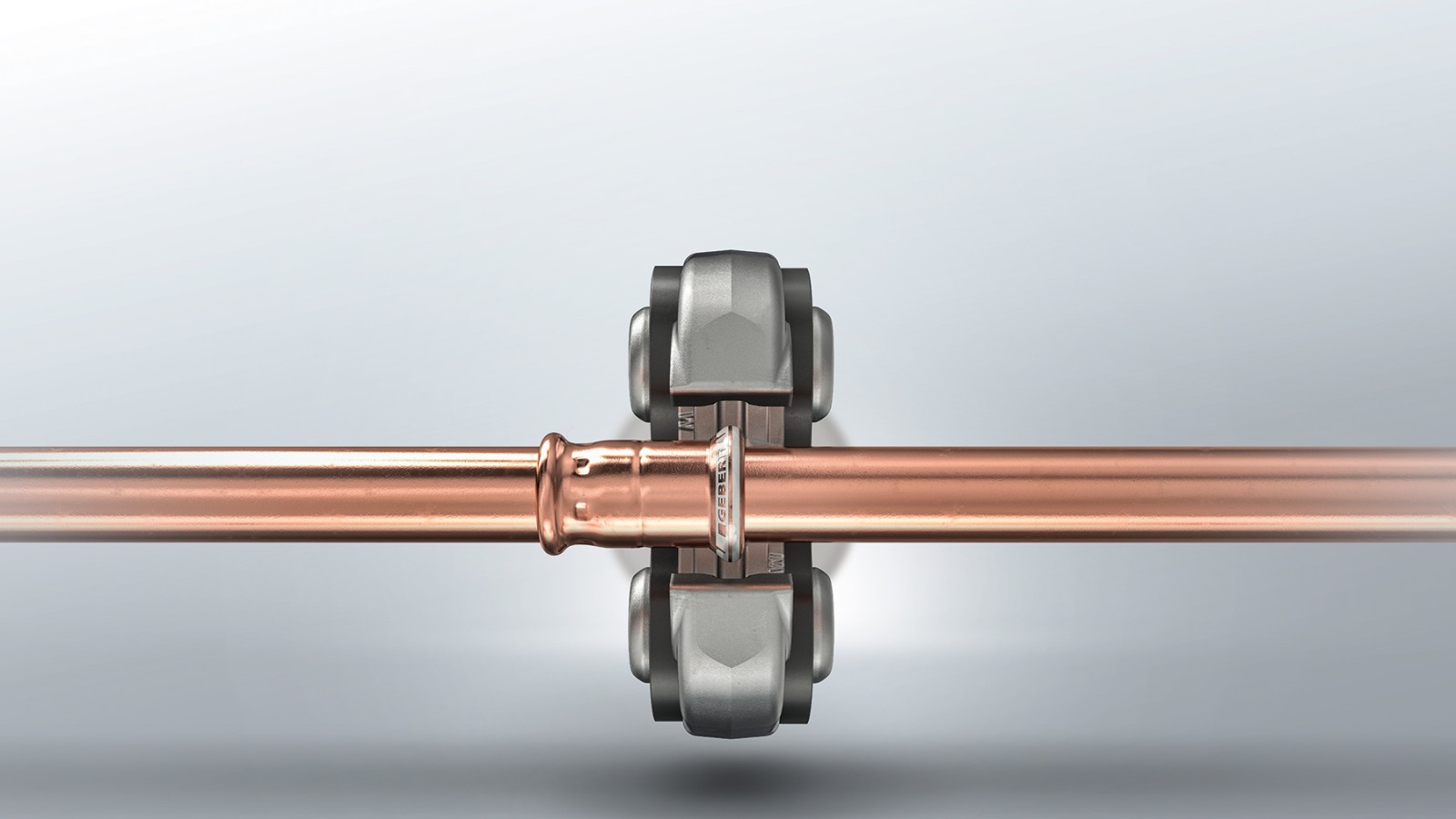

Patikimas apdirbimas be atviros liepsnos
Ir anksčiau, ir dabar daugelis santechnikos montuotojų pasikliauja vario medžiaga. Geberit Mapress varį presuoti visai paprasta. Tiekimo sistemą be litavimo galima greitai ir patikimai apdirbti be litavimo.
Geberit Mapress vario naudojimas
- Geriamasis vanduo
- Šildymas
- Pramonė
Daug gerų priežasčių rinktis Geberit Mapress varį
Asortimentas
Matmenys
Geberit siūlo su variu naudoti tik tvirtinimo detales. Jos tinka šiems įprastai naudojamiems vamzdžiams. Geberit rekomenduoja naudoti vario vamzdžius pagal DIN EN 1057.
| Vardinis plotis (DN) | Matmuo d x s (mm) | Leistinas vamzdžio atsparumas pagal EN 1173 | ||
|---|---|---|---|---|
| R220 (minkštas) | R250 (puskietis) | R290 (kietas) | ||
10 | 12,0 x 0,8 * | X | X | X |
| 12,0 x 1,0 | X | X | X | |
| 12 | 15,0 x 1,0 | X | X | X |
| 15 | 18,0 x 1,0 | X | X | X |
| 20 | 22,0 x 1,0 | X | X | X |
25 | 28,0 x 1,0 * | X | X | |
| 28,0 x 1,5 | X | X | ||
32 | 35,0 x 1,2 * | X | ||
| 35,0 x 1,5 | X | |||
40 | 42,0 x 1,2 * | X | ||
| 42,0 x 1,5 | X | |||
50 | 54,0 x 1,5 * | X | ||
| 54,0 x 2,0 | X | |||
| 65 | 76,1 x 2,0 | X | ||
| 80 | 88,9 x 2,0 | X | ||
| 100 | 108,0 x 2,0 | X | ||
* Leidimo bandymai vykdomi
Geberit nepristato vario vamzdžių. Rinkoje teikiamos tokios pristatymo formos:
- R220: ritiniais
- R250: strypais
- R290: strypais
Tvirtinimo detalės

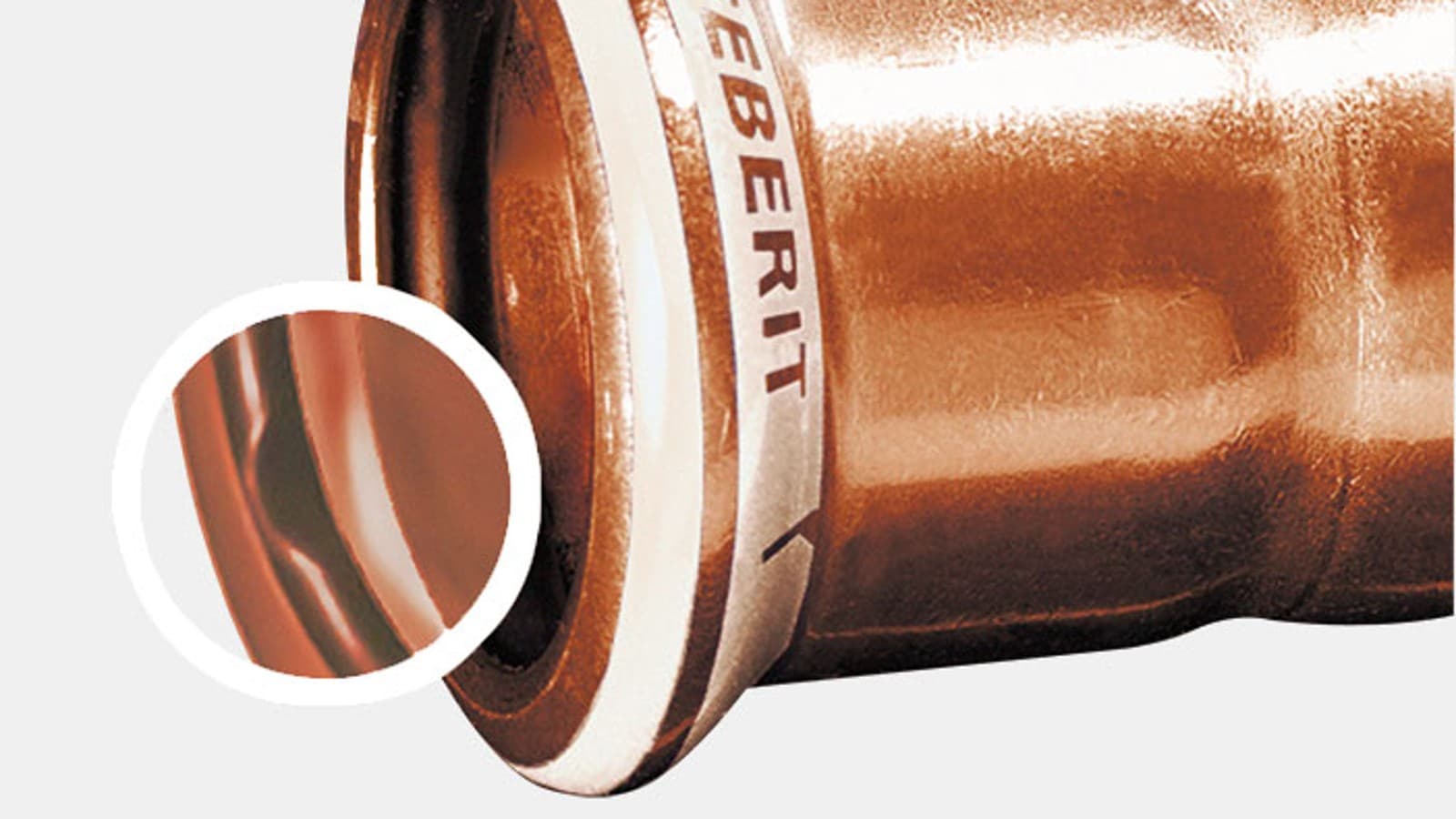

Geberit vario tvirtinimo detalės
- Cu-DHP legiravimas
- Baltas presavimo indikatorius, skirtas patikrinti, ar tvirtinimo detalė buvo tinkamai supresuota
- Baltas presavimo indikatorius žymi vario medžiagą
- Matmuo įspaustas ant presavimo indikatoriaus
- Apsauginis kamštis saugo tvirtinimo detales nuo nešvarumų
- Galima derinti su kitomis Geberit tiekimo sistemomis
Žiedinės tarpinės
Juoda žiedinė tarpinė CIIR
- Šaltas ir karštas geriamasis vanduo
- Šildymo vanduo
- Aušinimo vanduo be antifrizo
- Aušinimo vanduo su antifrizu
- Centralizuoto šildymo vanduo ≤ 120 °C
- Techninis vanduo
- Suslėgtasis oras (grynumo klasė 0–3)
- Neigiamas slėgis
- Inertinės dujos
Geberit Mapress varinės tvirtinimo detalės standartiškai pristatomos kartu su Geberit Mapress žiediniais tarpikliais CIIR, juodos spalvos.
Juoda žiedinė tarpinė EPDM
- Šaltas ir karštas geriamasis vanduo
- Šildymo vanduo
- Aušinimo vanduo be antifrizo
- Centralizuoto šildymo vanduo ≤ 120 °C
- Techninis vanduo
- Suslėgtasis oras (grynumo klasė 0–3)
- Neigiamas slėgis
- Inertinės dujos
Geberit Mapress žiedinė tarpinė FKM, mėlynos spalvos
- Šilumnešis (saulės energija)
- Mineralinės alyvos
- Degalai
- Suslėgtasis oras (grynumo klasė 0–X)
Neigiamas slėgis
Darbinės temperatūros:
nuo –30 °C iki +120 °C
nuo –25 °C iki +220 °C (trumpalaikė)
Geberit Mapress žiedinė tarpinė HNBR, geltonos spalvos
- Gamtinės dujos
- Skystosios dujos
Būtina sąlyga:
Kokybiškų vario vamzdžių naudojimas pagal DIN EN 1057.

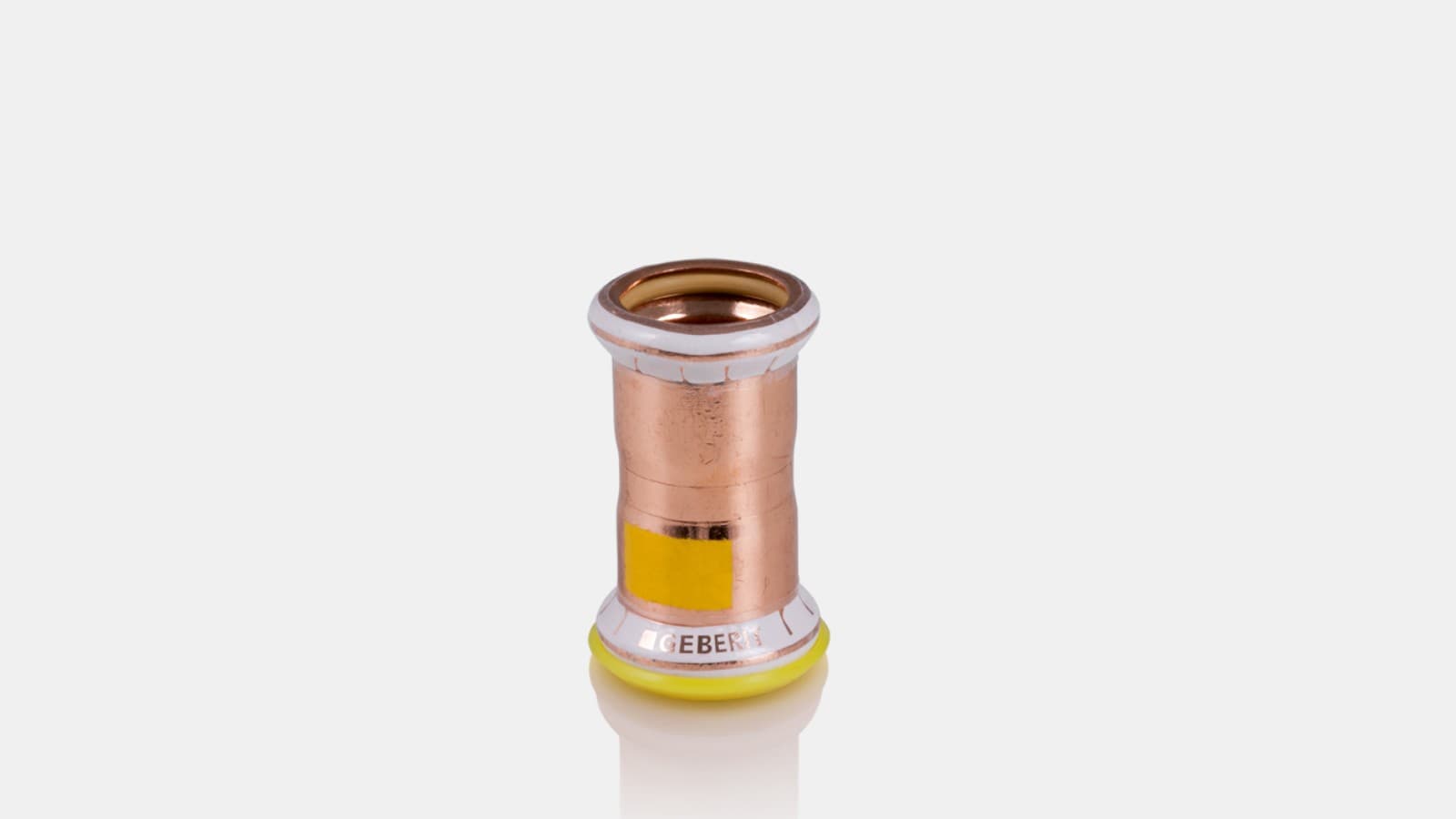

Geberit Mapress varinė tvirtinimo detalė su geltonu žiedine tarpine iš HNBR, buvo specialiai sukurta naudoti su dujomis. Ji paženklinta geltona spalva ir geltonu kamščiu.
