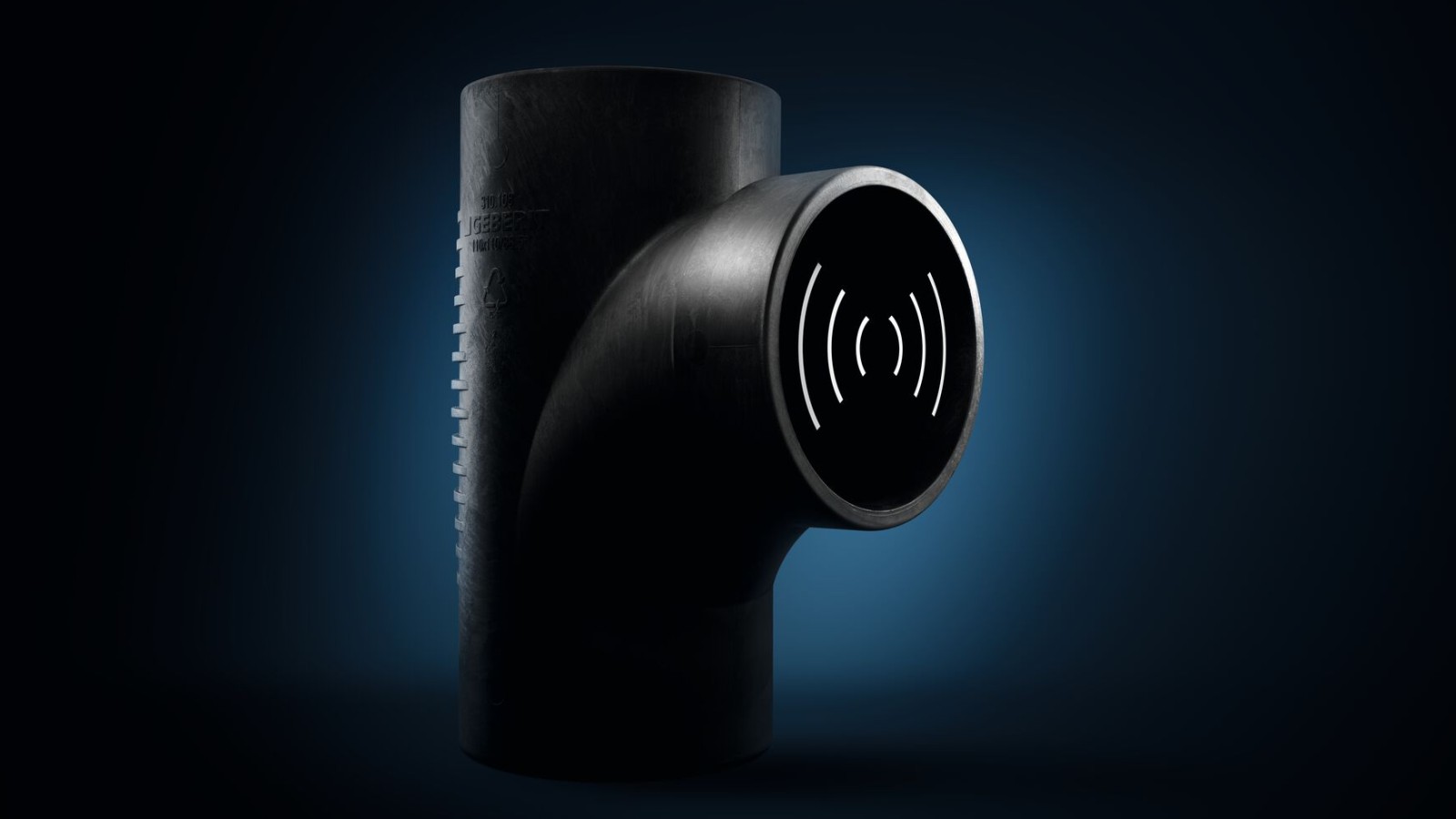

Geberit Silent-db20 Tvirtas sujungimas didelei garso izoliacijai
Triukšmingos nuotekų vamzdžiai gali kelti nepatogumų gyvenamuosiuose kompleksuose, viešbučiuose ar posėdžių salėse. Šiuo atveju Geberit Silent-db20 nuotekų sistema pašalina problemą dar prieš jai atsirandant.
Ši gerai garsą izoliuojanti nuotekų sistema tinka tiek vertikaliems vamzdžiams, tiek grindų jungtims, užtikrinant tylų ir efektyvų nuotekų šalinimą bet kuriame pastate.
Be to, sistema taip pat tinka surinkimui iš anksto.
Kodėl Geberit Silent-db20?
Puiki garso izoliacija
Natūralūs virpesiai yra sumažinti, o bet koks garsas yra pastebimai sugeriamas.
Neigiamos jungtys
Geberit Silent-db20 galima prijungti naudojant sandūrinį suvirinimą arba elektrosuvirinimo movas.
Suitable for prefabrication
Off-site prefabrication for cost-effective and safe system construction.
High discharge capacity with reduced space requirements
Hydraulically optimised for greater cost-efficiency, reduced space requirements and a high discharge capacity.
Daug gerų priežasčių rinktis Geberit Silent-db20
Geberit Silent-db20 vamzdžių asortimentas
Skersmenys
| Vardinis plotis (DN) | Matmuo d x s (mm) |
|---|---|
| 56 | 56 x 3,2 |
| 60 | 63 x 3,2 |
| 70 | 75 x 3,6 |
| 90 | 90 x 5,5 |
| 100 | 110 x 6 |
| 125 | 135 x 6 |
| 150 | 160 x 7 |
Jungtys
- Didelis jungčių pasirinkimas

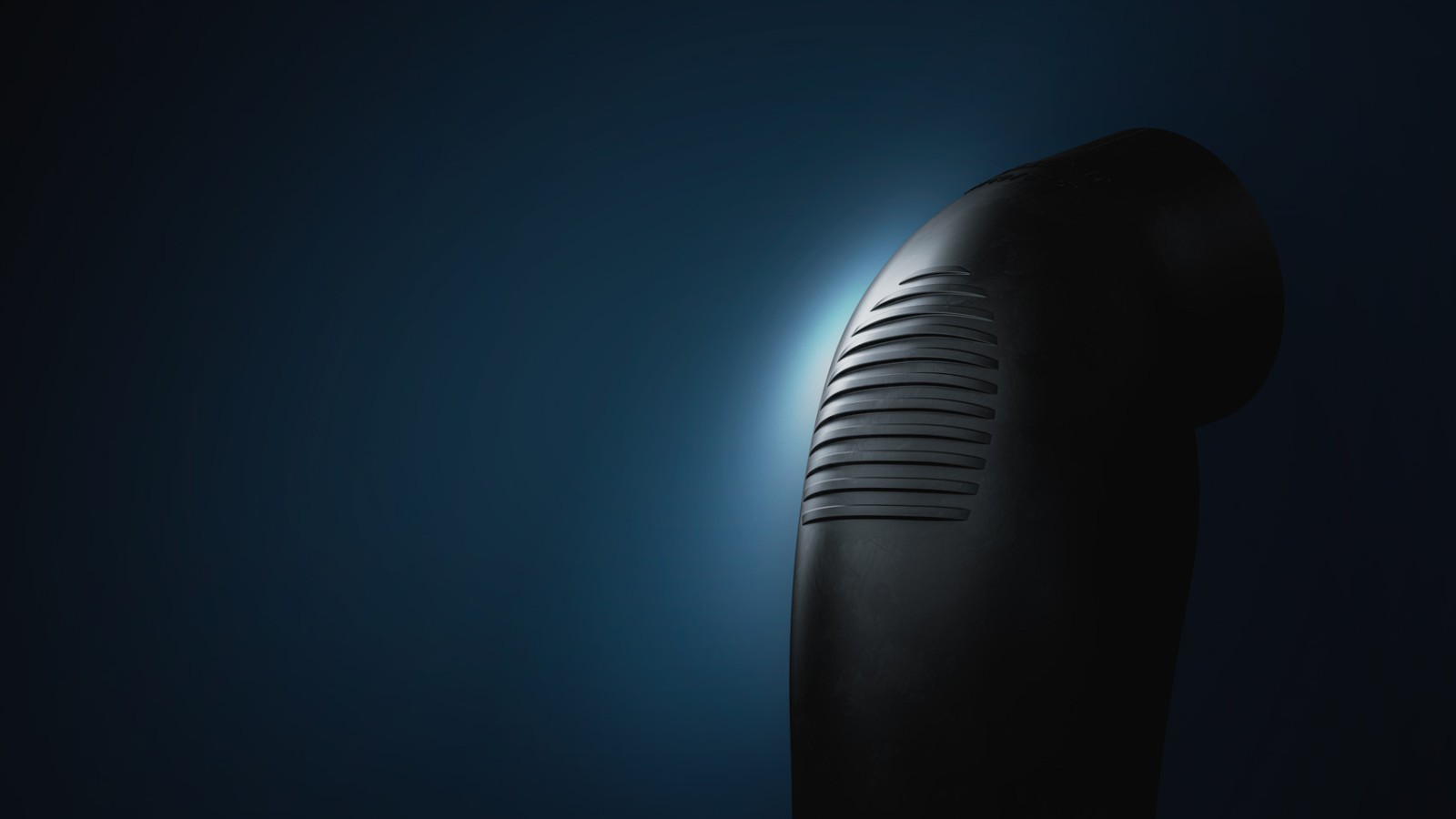

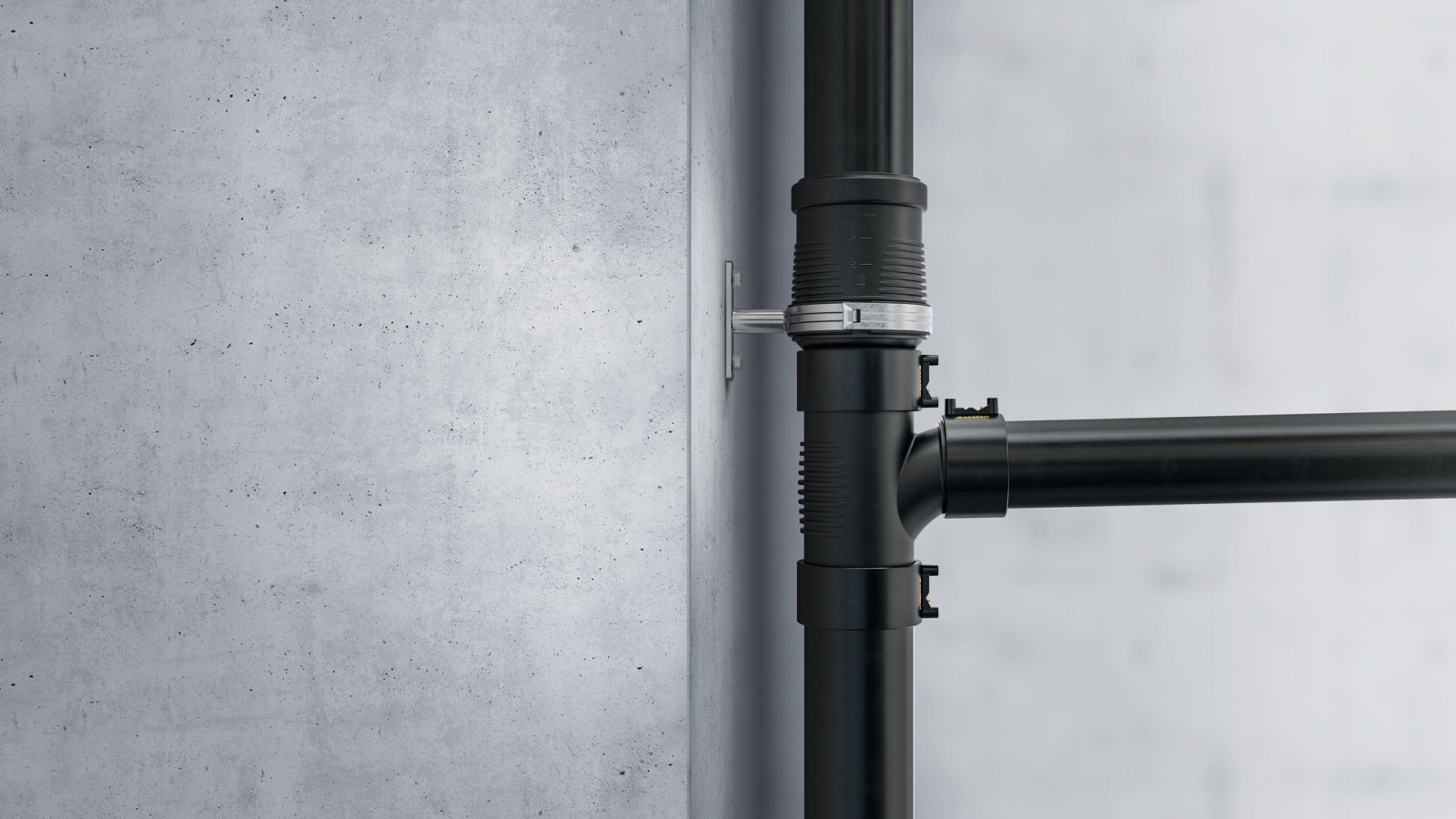

- Triukšmui susilpninti poveikio zonos izoliuotos mineraline vata
- Įvairios specialios jungtys

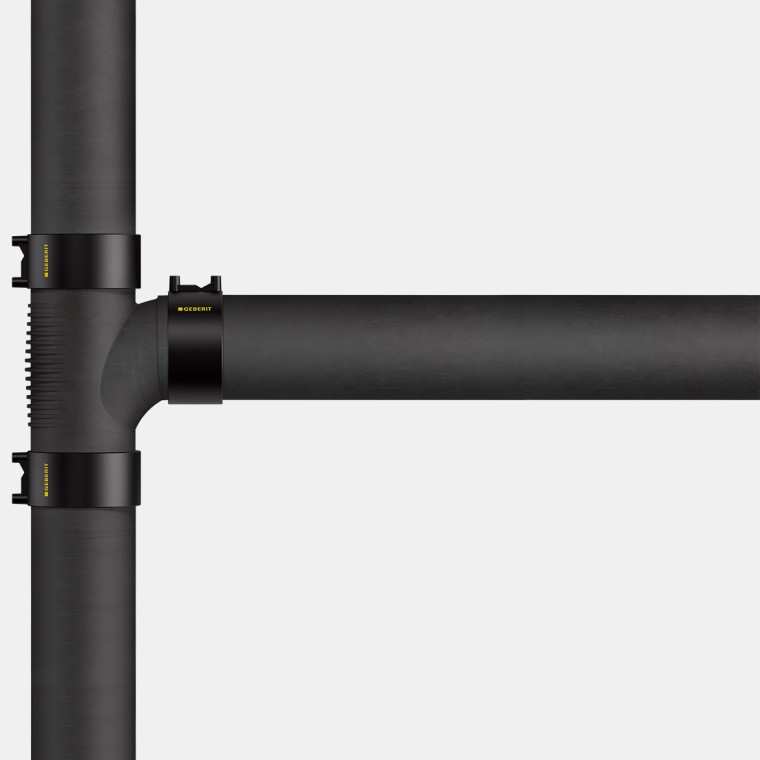

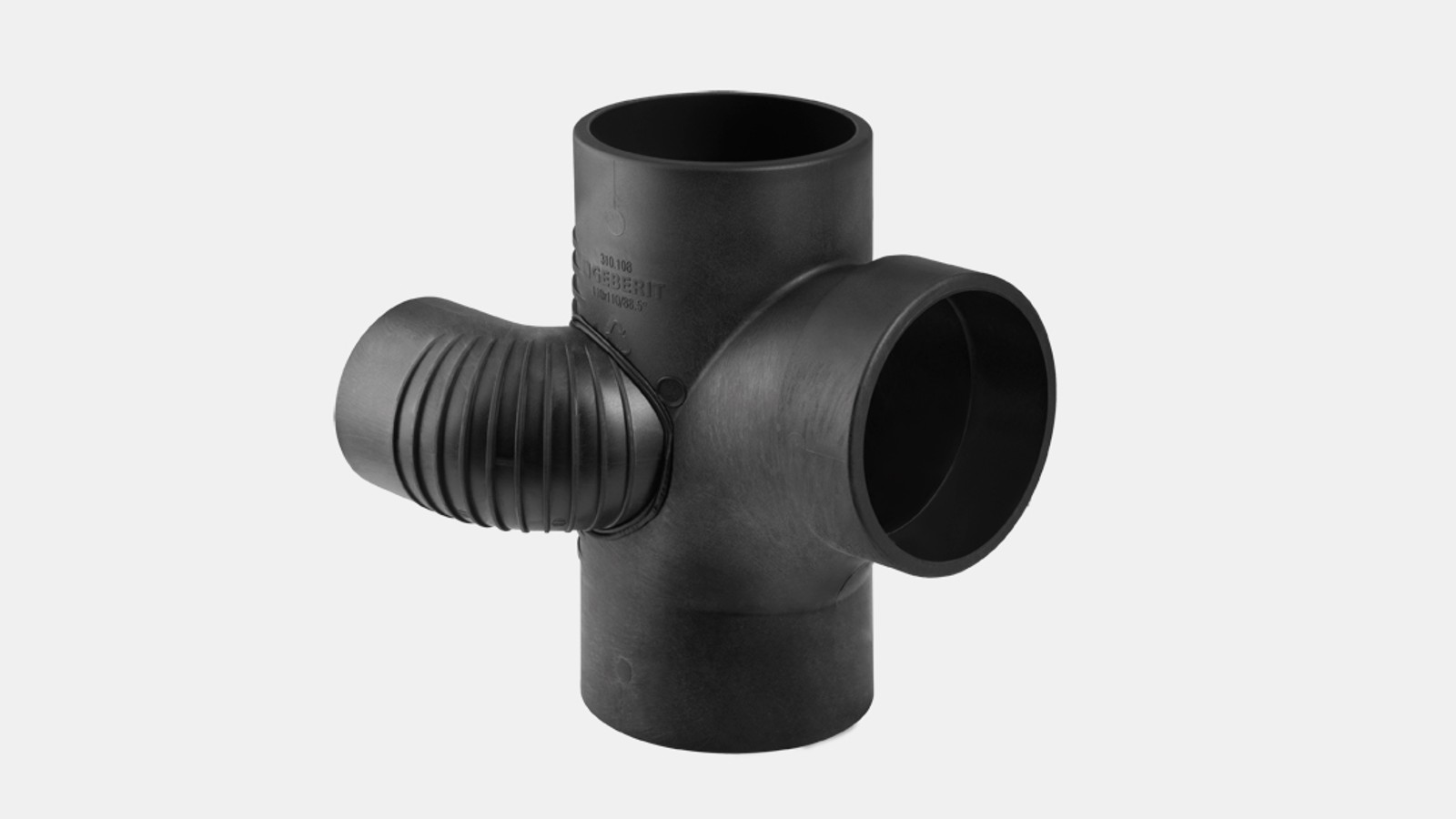

Pavyzdys: Geberit Silent-db20 stovo trišakis
Taupo vietą – jeigu stovas yta tarp WC puodo ir praustuvo su Geberit Silent-db20 stovui skirtu trišakius galimas itin kompatiškas montavimas.
Priedai

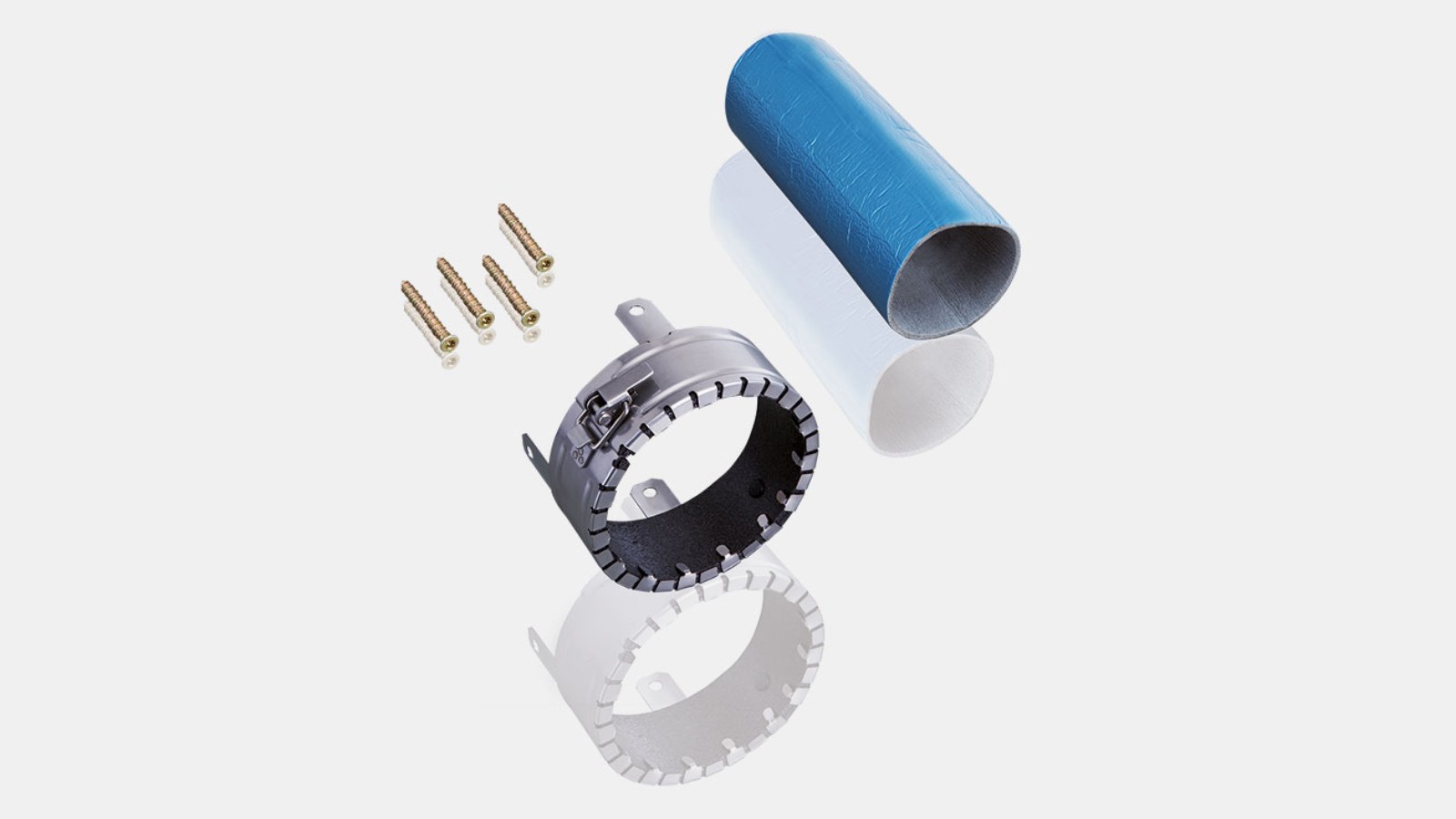

Priešgaisrinė apsauga Geberit Silent-db20 vamzdžiams
- Priešgaisrinės apsaugos movos iš Geberit gali būti naudojamos iki F 120 atsparumo ugniai klasės
- Įvairiausių skirtingų montavimo situacijų atvejais atlikti priešgaisriniai bandymai pagal EN 1366-3
- Su Geberit priešgaisrine mova RS90 Plus EN pagal statybos teisę atspari ugniai 90 minučių (ETA/ETB).

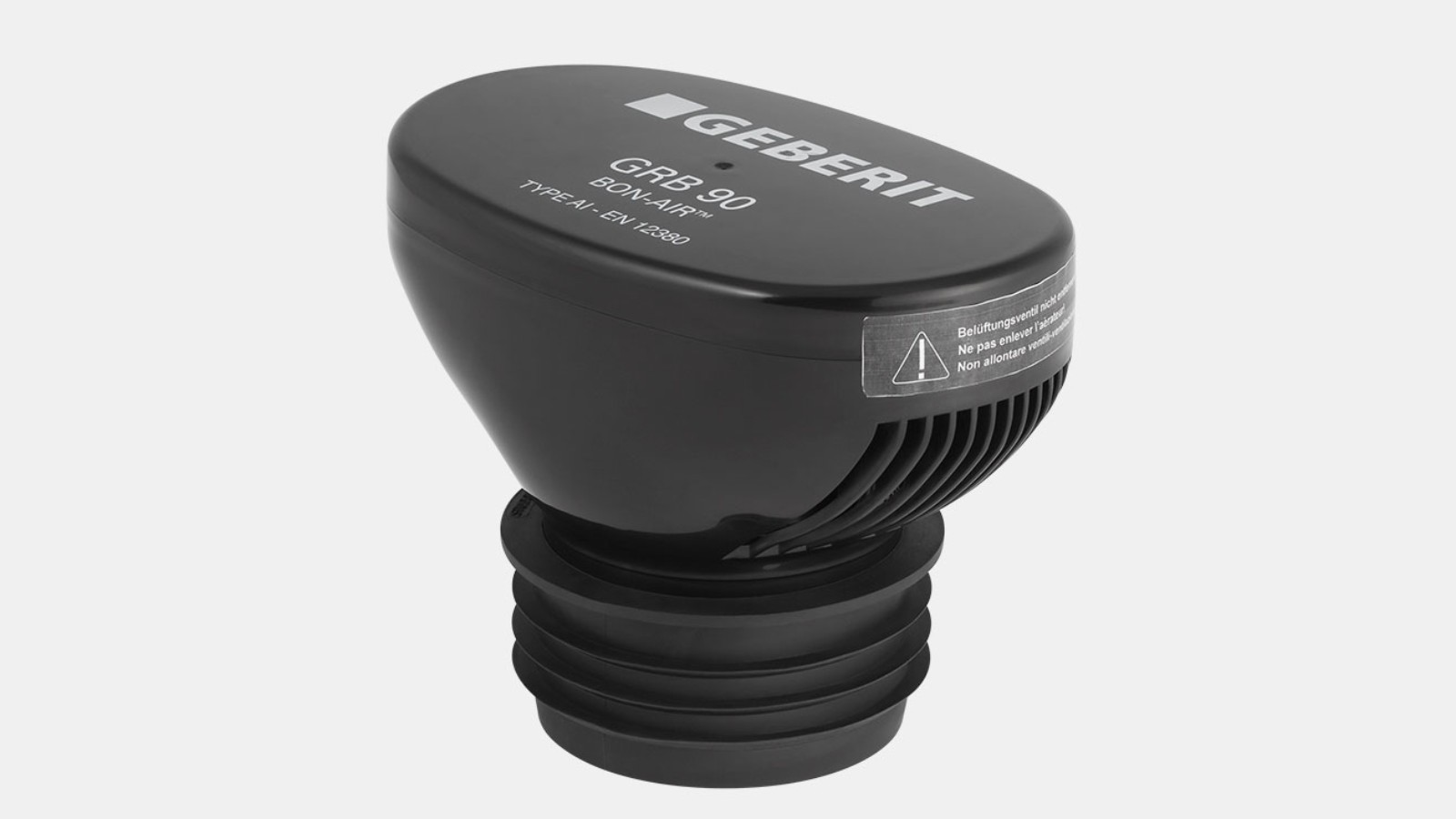

Geberit oro įleidimo vožtuvas GRB90, skirtas Geberit Silent-db20
- Alternatyva instaliacijose, kurioje įprasta ventiliacija neįmanoma dėl vietos trūkumo.
- Galimas matmenims iki DN110
Techniniai duomenys
| Geberit Silent-db20 | |
|---|---|
| Medžiaga | PE-S2 |
| Linijinio šiluminio plėtimosi koeficientas | 0,17 mm/(m K) |
| Linijinio šiluminio plėtimosi koeficiento priėmimas | Reikalinga kompensacinė mova arba dviguba mova su atrama |
| Montavimo temperatūra | nuo –20 iki 40 °C |
| Ilgalaikės apkrovos naudojimo temperatūra | nuo –20 iki 60 °C |
| Atsparumas cheminėms medžiagoms | 95 % visų pramonėje naudojamų šarmų, rūgščių ir cheminių medžiagų |
Useful planning tools
Geberit BIM papildinys
Išmanieji duomenys skaitmeniniam projektavimui. Kartu su tradiciniais CAD brėžiniais naudokitės gamintojo paruoštą BIM turinį. Nemokamai atsisiųskite Geberit BIM duomenis Autodesk® Revit® projektavimui.
Geberit ProPlanner projektavimo programinė įranga
Inžinerinių sistemų projektuotojų ir montuotojų poreikiams, kurie atlieka vidutinių ir didelių objektų projektavimus bei skaičiavimus. Projektavimo moduliai apima visą sanitarinę įrangą – nuo geriamojo vandens, nuotekų ir montavimo sistemų (Geberit Duofix / Geberit GIS) iki neigiamo slėgio lietaus nuotekų sistemos (Geberit Pluvia).
Geberit sound insulation competence tool
With the Geberit sound insulation competence tool, you can model specific construction scenarios in just a few steps and quickly identify the right solutions.
Geberit Silent-db20 product range Articles, technical information and more
Turite klausimų?
Susisiekite bendraisiais kontaktais.
Discover similar content

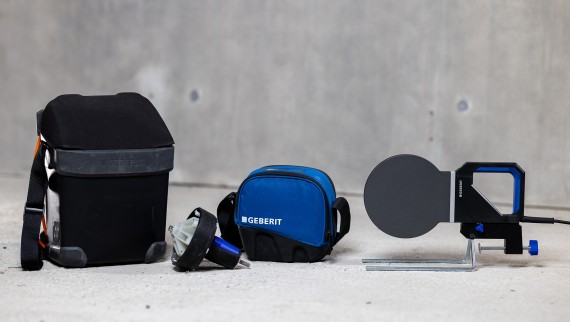

Geberit įrankiai nuotekų šalinimo sistemoms
Geberit PE ir Geberit Silent-db20 vamzdžiai ir jungtys gali būti tarpusavy suvirinami. Čia galimas tiesioginis suvirinimas ir suvirinimas elektromovomis. Šiam tikslui, Geberit siūlo šiuolaikiškų ir itin veiksmingų suvirinimo įrankių asortimentą.
Geberit Silent-Pro
Geberit Silent-Pro yra idealus sprendimas lietvamzdžiams ir grindų jungtims statybų projektuose, kuriems keliami aukšti garso izoliacijos reikalavimai.

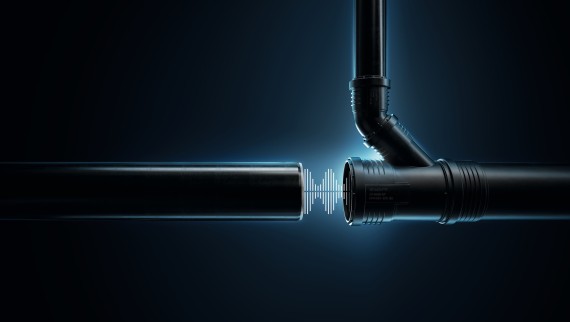

Geberit Silent-PP
Nuotekų šalinimo vamzdyno sistemą Geberit Silent-PP galima ne tik greitai ir ekonomiškai įrengti, bet ir ja optimaliai izoliuoti kanalizacijos skleidžiamą triukšmą.
Geberit energijos sulaikymo vožtuvas
Geberit energijos sulaikymo vožtuvas ERV padeda išvengti nuolatinių šilumos nuostolių per atvirą statvamzdį, nemažindamas jo funkcionalumo.
Geberit PE SuperTube
Optimizuota hidraulika daugiaaukščiuose pastatuose, norintiems turėti daugiau gyvenamosios erdvės ir grindų ploto. Naudojant šią sistemą, nebereikės įrenginėti lygiagretaus ventiliacijos vamzdyno.
Priešgaisrinė sauga su Geberit
Geberit užtikrina saugią ir standartus atitinkančią priešgaisrinę apsaugą sanitariniuose įrenginiuose.
Garso izoliacija su Geberit
Niekas nenori girdėti, kaip kaimynas eina į WC kambarį. Nuotekų triukšmas trukdo mums miegoti, skaityti ar dirbti, dėl jo pasipila skundai viešbučių darbuotojams, nuomotojams, santechnikams.
Vaizdo įrašas
Skaičiuoklė akimirksniu pateikia triukšmo lygio sertifikatus pačioms įvairiausioms statybinės konstrukcijos situacijoms.
Visą techninę informaciją apie Geberit Silent-db20 raskite elektroniniame kataloge
Connection technologies for Geberit Silent-db20
Whether using fast electrofusion welding or butt welding, Geberit Silent-db20 pipes and fittings can be securely connected using three different methods. In some countries, clamping connectors may also be used. A range of Geberit tools and accessories is available to ensure easy processing.
Double-flange expansion sockets and double sleeve couplings help compensate for the thermal linear expansion of Geberit Silent-db20 pipes and fittings. This allows the system to accommodate significant variations in operating temperatures. The EPDM seals play a key role in the long service life of the drainage system.
Geberit Silent-db20 is also suitable for prefabrication, enabling faster and more efficient workflows that are independent of progress on site. This significantly shortens the on-site installation time.
Geberit Silent-db20 is the ideal piping system for embedding connection pipes in concrete slabs, allowing for greater freedom in bathroom design. When working with concrete, non-positive connections are essential.
Tension-free installation despite axial offset Geberit Silent-db20 Offset
It is not always possible to avoid inaccuracies during construction, but when discharge pipe connection points are not perfectly aligned, this can cost plumbers both time and patience. With the Geberit Silent-db20 Offset fitting, stacks can be connected efficiently and tension-free, even when alignment is less than perfect.
Benefits of the Geberit Silent-db20 Offset:
- Tension-free installation for axial offsets of up to 10 cm
- Familiar, easy installation
- Reduced installation time compared to using two 45° bends
- Flexible adjustment with a single product
- Improved sound insulation compared to conventional connection correction methods
